图形判断推理 | 公务员考试行测真题解答(陕西省2021_3)
左左会找一些自己感兴趣、有意思的题目来作答，并在这里与大家分享、交流、共同提高。所以，希望大家多多鼓励和支持哦；）

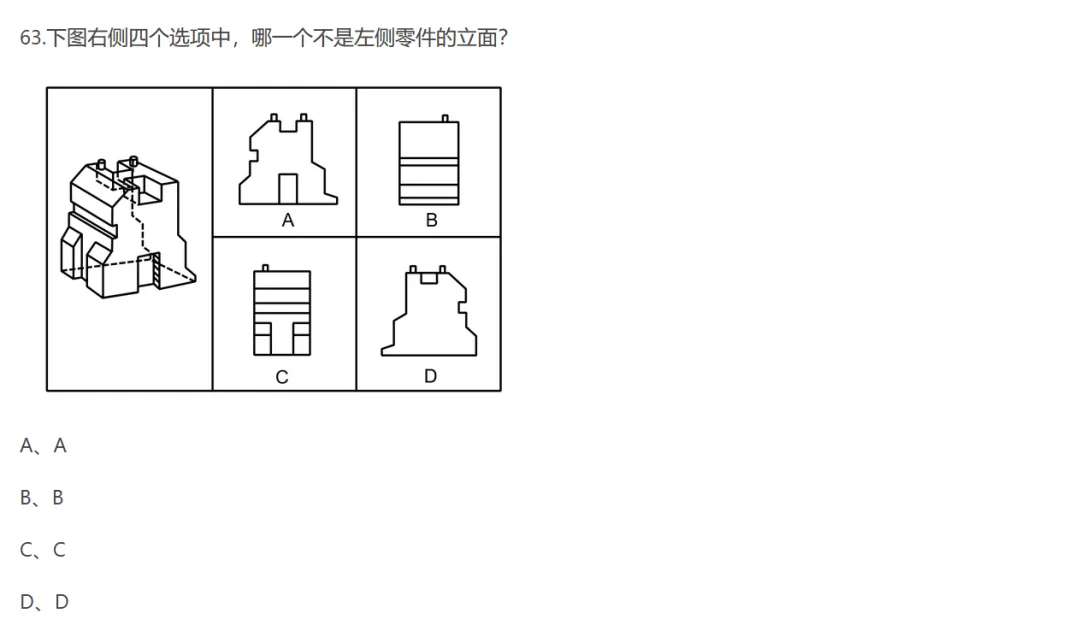

为了方便大家自行猜测思考，也为了方便大家查看核对答案，答案都将放在跨屏专用图片下方哈（下拉即可看到）。首先要理解题干。立面是指什么？左左的初步理解就是非底面和顶面的侧面。日常生活中最常接触到的楼宇的“外立面”，就是这个立面。结合提供的四个答案选项，能够更精确地理解这里的“立面”指的是垂直侧面的视角下的图形。一共四个侧面，会产生四个立面。而答案选项刚好四个。所以，最好的办法就是一个一个来判断。总览四个答案选项，会发现A和D比较相像，B和C比较相像。再结合左侧零件外貌，容易得出，A表现的是左侧零件基本正对我们的这个侧面，B表现的是与基本正对我们的这个侧面的相对面，也就是被遮挡住的一个侧面。而B表现的是左侧零件的右侧面，C表现的是左侧零件的左侧面。按从底向上，先看左再看右的顺序观察左侧零件的主要特征。①底部有个矩形开槽，虽然向里凹进去了一部分，但从立面的角度看，就是一个矩形，因此，A选项的底部是没问题的。②左侧首先是个小直线（实际是线段，这里为方便阐述统称直线），没问题；网上是一个斜切面，从立面的角度看，就是一条往右边斜过去的斜线，也没问题；再往上又是一条小直线，没问题；再往上是一个凹进去的长矩形，从立面的角度看就是往右侧凹进去的小矩形，还是没问题；再往上是平整的矩形切面，从立面的角度看是一条直线，没问题；再往上是另一个较大的斜切面，立面的角度又是一条往右边斜过去的斜线，依旧没问题。③顶端，靠近我们的这个面，主要是类似底部的一个凹进去的矩状空间，因此，也从立面角度来看的话，应该是类似底部的一个矩形。然而，选项A的矩形也缺失了顶端的封口。这里应该就是有问题的。而偏后方，有两个小立方柱，从立面角度看，就是两个小矩形，这个是没问题的。④我们再将右侧看完，加强一下验证。由于右侧没有复杂构造，因此侧面轮廓与立面视角下的线条也一致。很容易判断，是没有问题的。但左左在这里分析的话，就继续详细讲解一下其他三个选项。前面已经分析出B表现的是左侧零件的右侧面。而右侧面被遮挡，实际上只能通过侧面的轮廓去判断。①最下方是一个小直线，那么从右侧立面的角度来看的话，明显就是一个长矩形，没问题；然后往上，是一个向左斜切的斜面，而从右侧立面的角度看，它实际上依旧是一个长矩形，还是没问题；继续往上，轮廓是直线，右侧立面的角度依旧是一个长矩形，依旧没问题；继续往上，轮廓又是一个向左斜切的斜面，右侧立面依旧是一个长矩形，没问题；再往上，轮廓是一条直线，右侧立面依旧是个长矩形，没问题。数一数，垂直的直线三条、斜面的斜线两条，总共五条，也就是对应右侧立面五个矩形。比对选项B，没问题。②顶部，靠右的小立柱，从右侧立面视角来看的话，刚好会遮挡住靠左的小立柱。因此右侧立面来看，只有一个小矩形。而由于小立柱位置从正面看偏向后，那么从右侧看的话，就偏向右侧。说明顶部的图形也没问题。三、由于C与B类似，D与A类似，方法一样，按一定顺序依次去判断关键特征即可。而结果，是C与D都是正确的立面。这也从侧面验证了，选项A的确是错误的立面，答案就是它。如果你喜欢动脑筋，希望通过猜谜答题保持思维的活跃，从而变得更聪明，就请继续期待明天的题目哈！最后，欢迎大家关注、点赞、转发、留言交流哈（谜题更佳哦\(^o^)/~）
