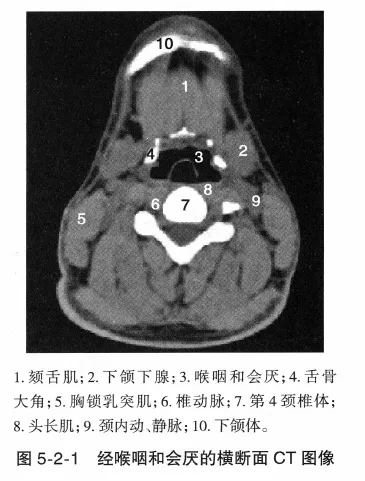

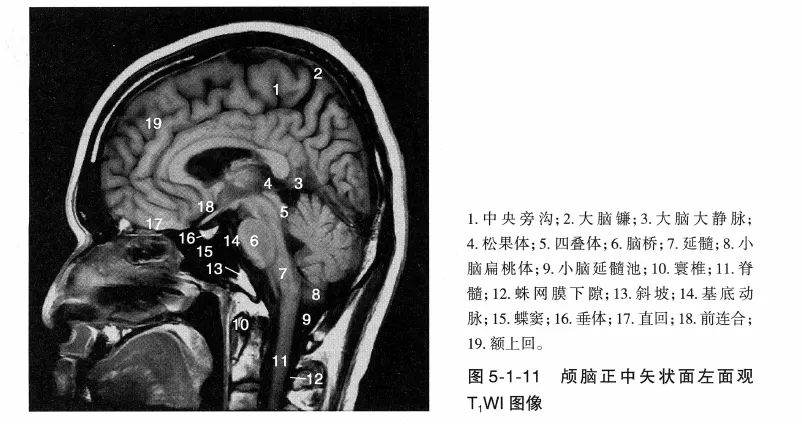

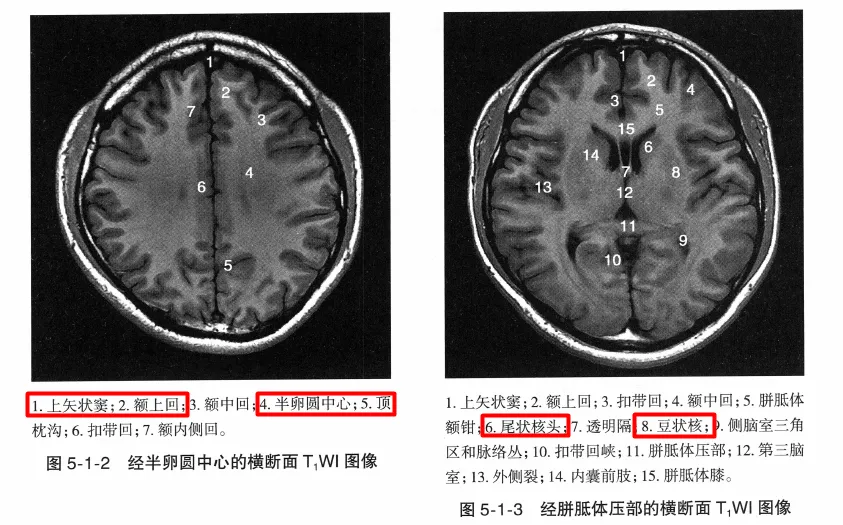

注：以下提到的图序和解剖结构编号皆基于2026版教材。广告时间：本公众号有放射医学技术（104、206、376）、肿瘤放疗技术（388）、核医学技术（377）、肿瘤放疗治疗学（343）、辐射安全考试等备考资料在售，有需要的同学可以联系微信Xxdazui。1.图5-1-2经半卵圆中心的横断层T1WI：1上矢状窦，2额上回，4半卵圆中心，5顶枕沟。2.图5-1-3经胼胝体压部的横断层T1WI：6尾状核，8豆状核。4.图5-1-11颅脑正中矢状面左面观T1WI：2大脑镰，5四叠体，9小脑延髓池，11脊髓，13斜坡，15蝶窦。5.图5-2-1经喉咽和会厌的横断层CT图像：2下颌下腺，4舌骨大角，5胸锁乳突肌，9颈内动静脉。

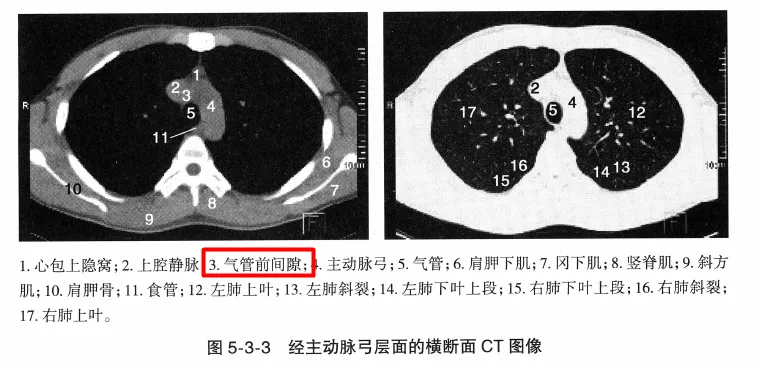

6.图5-3-3经主动脉弓层面的横断层CT图像：3气管前间隙。

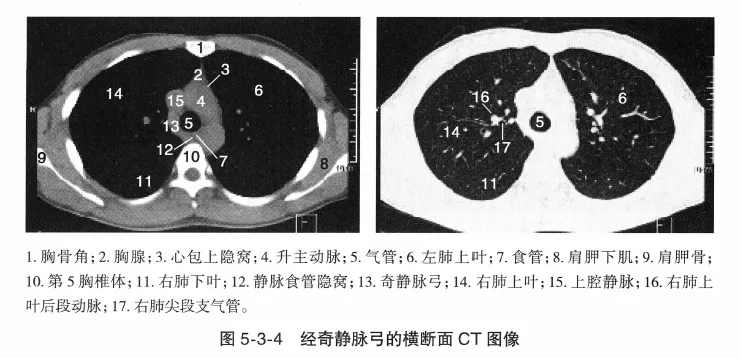

7.图5-3-4经奇静脉弓的横断层CT图像：1胸骨角，2胸腺，5气管，7食管，13奇静脉弓，15上腔静脉。

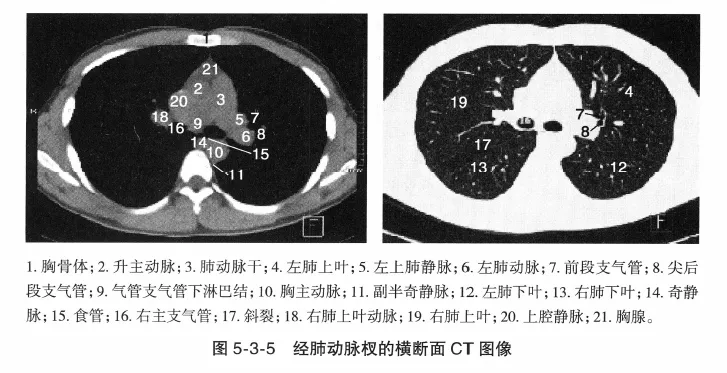

8.图5-3-5经肺动脉杈的横断层CT图像：6左肺动脉，10胸主动脉，16右主支气管，20上腔静脉。

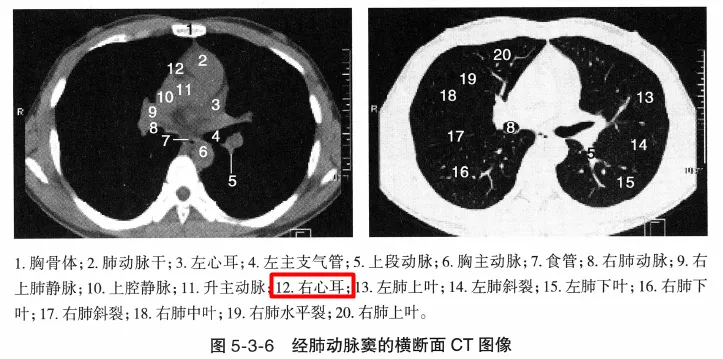

9.图5-3-6经肺动脉窦的横断层CT图像：12右心耳。

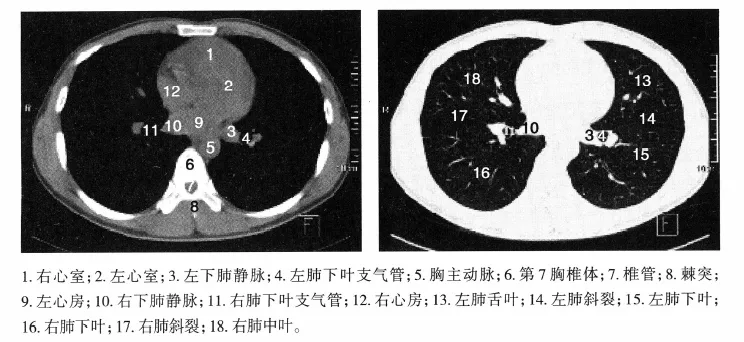

10.图5-3-7经左、右下肺静脉的横断面CT图像：5胸主动脉。

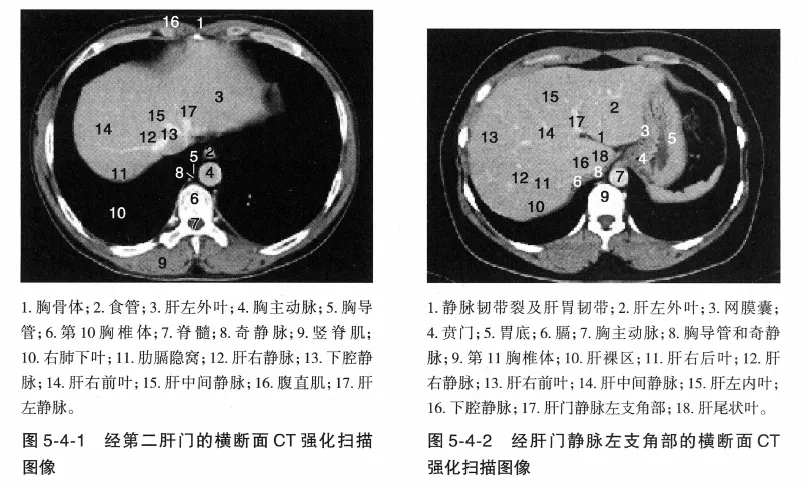

11.图5-4-1经第二肝门的横断面CT强化扫描图像：6第10胸椎体，15肝中间静脉。
12.图5-4-2经肝门静脉左支角部的横断层CT强化扫描图像：16下腔静脉，17肝门静脉左支角部，18肝尾状叶。

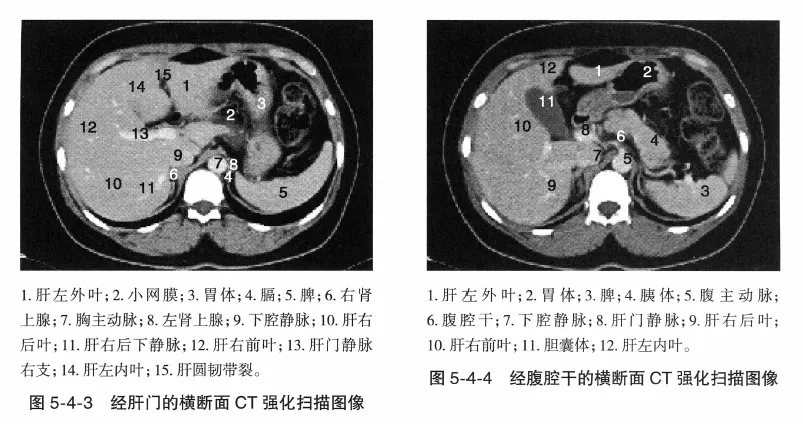

13.图5-4-3经肝门的横断层CT强化扫描图像：2小网膜，5脾，9下腔静脉。
14.图5-4-4经腹腔干的横断层CT强化扫描图像：6腹腔干。

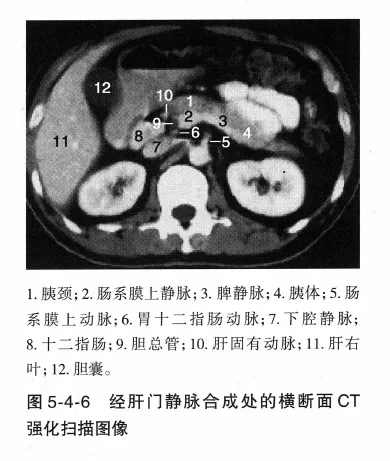

15.图5-4-6经肝门静脉合成处的横断面CT强化扫描图像：2肠系膜上静脉。

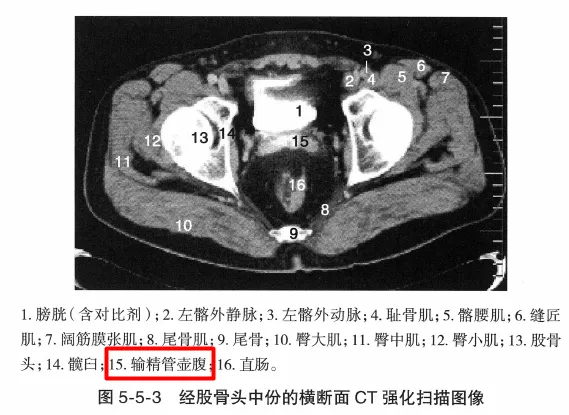

16.图5-5-3经股骨头中份及股骨头韧带横断层CT强化扫描图像：15输精管壶腹。

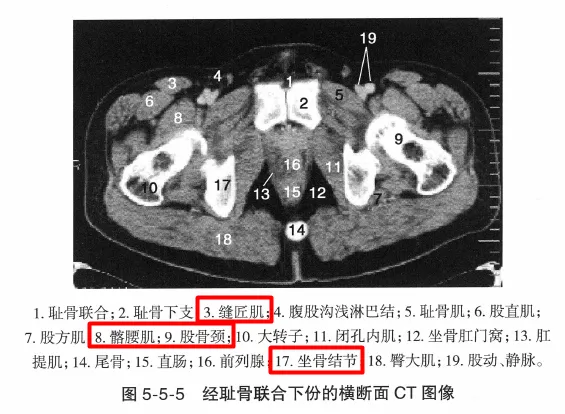

17.图5-5-5经耻骨联合下份横断层的CT图像：3缝匠肌，8髂腰肌，9股骨颈，17坐骨结节。
18.图5-5-6正中矢状面CT图像：1马尾，2第1骶椎，第3腰椎，第4、5椎间盘，许莫氏结节。
注：部分结构在教材图中未标注。

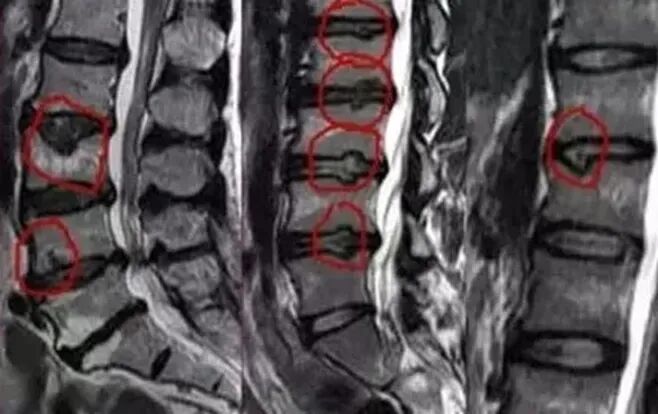

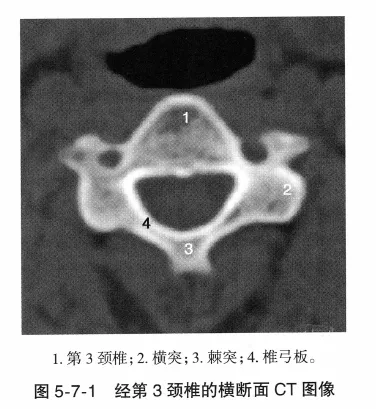

许莫氏结节（SN）：指当椎体软骨终板存在薄弱区域时，椎间盘的髓核组织可经薄弱处疝入椎体骨松质内，造成椎体内出现半圆形的缺损阴影，是脊柱MRI时较为常见的病变之一，为椎间盘突出的一种特殊类型。19.图5-7-1经第3颈椎的横断面CT图像：3横突，4椎弓板。

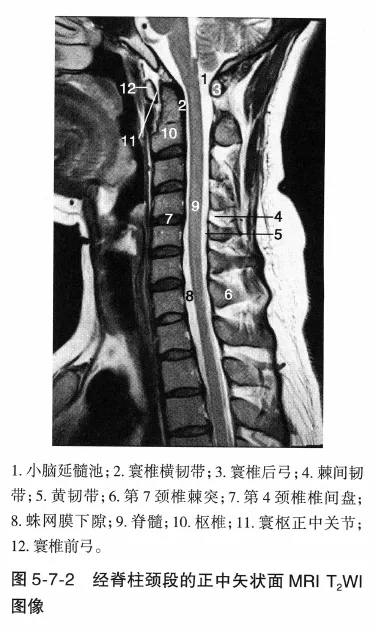

20.图5-7-2经脊柱颈段的正中矢状断层MRI T2加权像：3寰椎后弓，4棘间韧带，5黄韧带，8蛛网膜下隙，12和3寰椎前后弓。

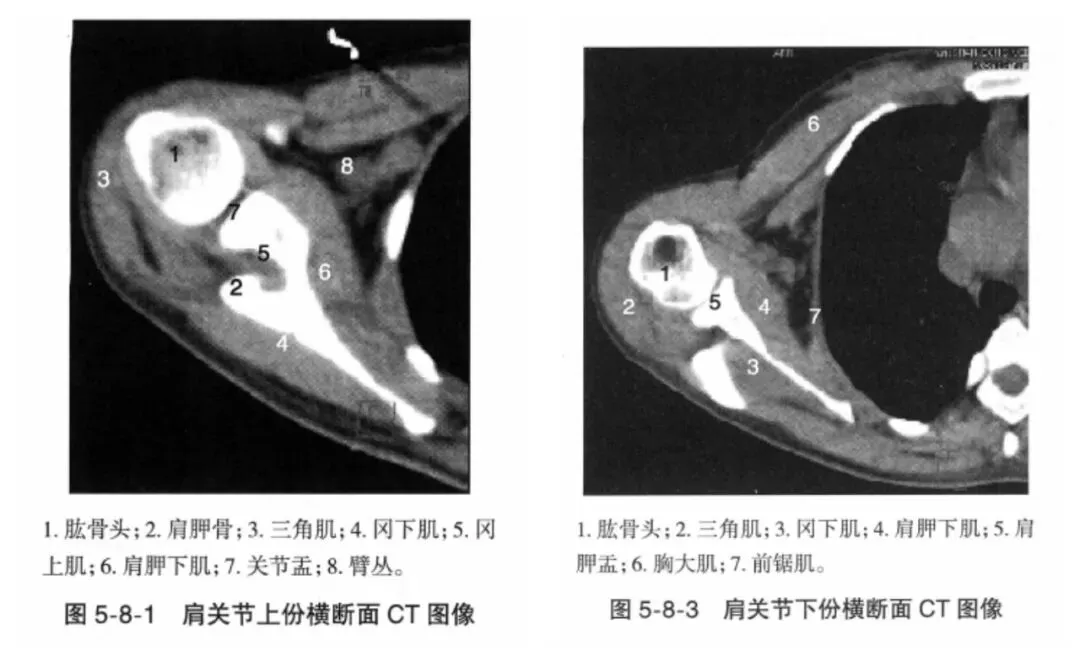

21.图5-8-1经肩关节上份横断层CT图像：6肩胛下肌。
22.图5-8-3经肩关节下份横断层CT图像：5肩胛盂。

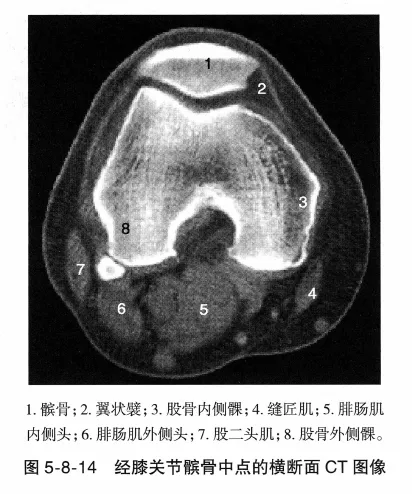

23.图5-8-14经膝部髌骨中点的横断层CT图像：5腓肠肌内侧头。

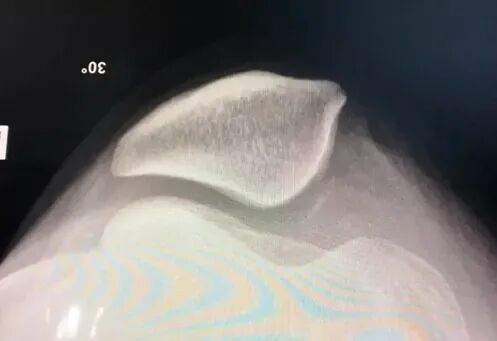

24.下图为髌骨轴位图像：

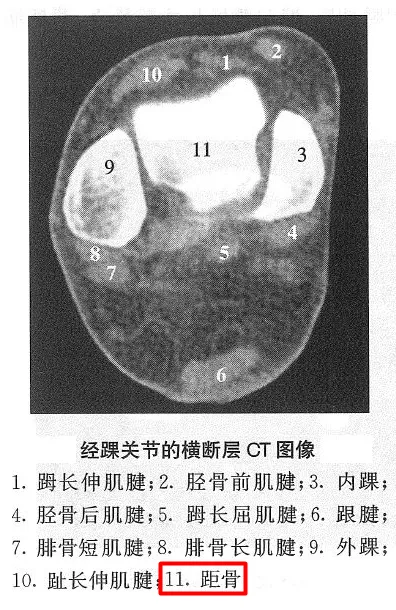

25.（此断层已从2026教材中删除）经踝关节的横断层CT图像：11距骨。
