WEEKLY REVIEW · PS002-S03
本周复习｜层流、正压与晶圆微环境
过滤只能说明空气经过了净化，不能单独回答颗粒往哪里走、外部空气会不会倒灌、晶圆要暴露在多大空间。下面用五个术语和四道问答，把洁净室的三道防线重新串成一条因果链。
01｜本周术语解析
TERM 01 · LAMINAR / DIRECTIONAL FLOW
Laminar Flow｜层流 / 定向气流
定义：教材用于描述线性、方向稳定的气流；在洁净室中通常让过滤空气由上向下扫过加工区。
辨析：关键不是风速越大越好，而是减少回旋，让空气中的颗粒尽快离开关键表面。
控制的是颗粒的移动方向。
TERM 02 · TURBULENCE
Turbulence｜湍流
定义：方向和速度不断变化、容易形成旋涡的气流状态。
辨析：湍流可能把表面颗粒重新卷入空气，并延长颗粒悬浮时间；它与过滤器是否存在不是同一个问题。
旋涡会让颗粒绕回来、待更久。
TERM 03 · POSITIVE PRESSURE
Positive Pressure｜正压
定义：洁净区域的压力高于相邻低洁净区域或外部环境。
辨析：正压不会清除内部颗粒，它通过持续向外的气流阻止外部污染逆向进入。
控制的是跨边界的泄漏方向。
TERM 04 · MINIENVIRONMENT
Minienvironment｜微环境
定义：把最高洁净等级集中在晶圆真正暴露的设备接口和局部空间，而不是覆盖整座大工艺区。
辨析：微环境不是降低晶圆保护要求，而是缩小需要最高等级控制的体积。
把大房间问题变成小空间问题。
TERM 05 · FRONT-OPENING UNIFIED POD
FOUP｜前开式晶圆传送盒
定义：用于 300 mm 晶圆密封运输和存放的前开式容器，可与加工或量测设备接口对接。
辨析：FOUP 不是加工设备；它把晶圆暴露集中到设备对接时刻。
控制的是晶圆暴露体积和暴露时间。
02｜复习题：有问有答
QUESTION 01
有了 HEPA 过滤器，为什么还需要定向气流？
ANSWER
过滤器减少空气中的颗粒，但进入洁净区或从表面脱落的颗粒仍需要被带走。定向气流让颗粒沿可预测路径离开，避免湍流把它重新卷起并长时间留在关键区域附近。
QUESTION 02
正压为什么能阻止外部颗粒进入？
ANSWER
门打开或出现缝隙时，空气从高压侧流向低压侧。洁净区保持较高压力，空气就持续向外泄漏，外部含颗粒空气不容易逆向灌入。
QUESTION 03
FOUP 为什么能降低洁净室成本？
ANSWER
晶圆在密封 FOUP 内移动，只在设备接口和设备内部暴露。最高等级洁净能力可以集中在较小的接口空间，主工艺区不必全部达到同样等级。
QUESTION 04
层流、正压和 FOUP 能否互相替代？
ANSWER
不能。层流控制颗粒在区域内的运动，正压控制空气跨区域边界的方向，FOUP 控制晶圆暴露的空间和时机。三者解决不同环节，只有串联才形成完整防线。

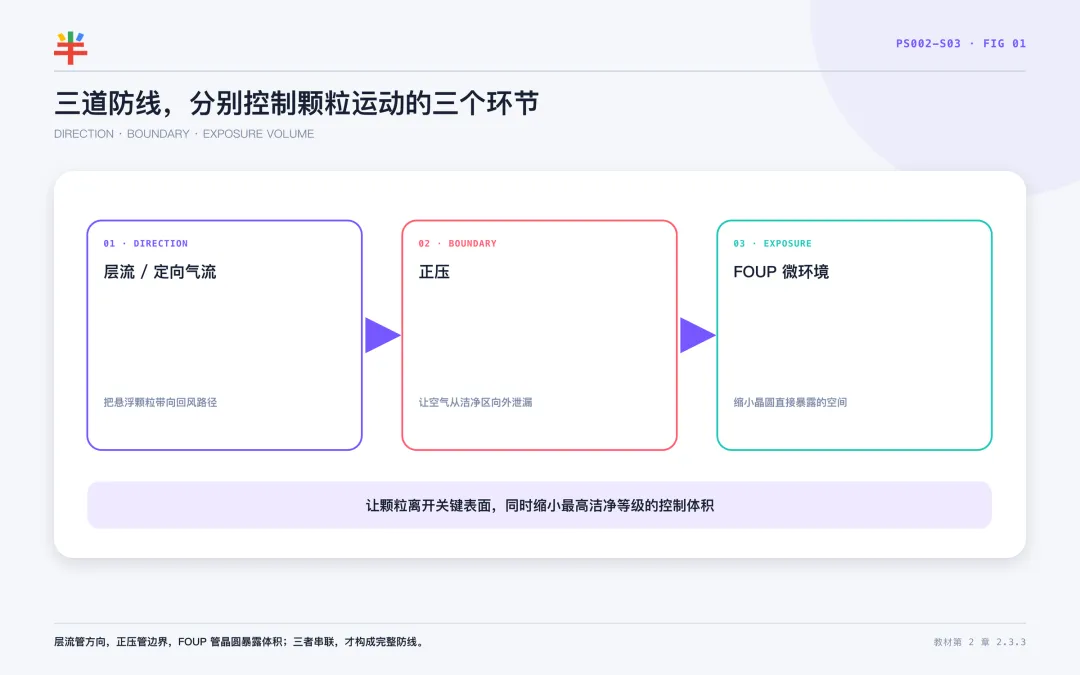

03｜本周知识串联
1过滤空气从顶部进入，并沿稳定方向扫过晶圆和设备接口。
2定向气流把颗粒带向回风路径，湍流则可能让颗粒再次悬浮。
3洁净区保持正压，使开门或缝隙处的空气朝外流动。
4晶圆在密封 FOUP 中运输和等待，减少直接暴露时间。
5FOUP 与设备接口对接后，晶圆才进入局部高等级微环境。
6方向、边界与暴露体积共同受控，才能同时降低污染风险和洁净成本。
层流管方向，正压管边界，FOUP 管暴露空间；三者串联，才能让颗粒远离关键表面。
04｜下一期预告
PS002-S04
晶圆厂七大工艺区，究竟怎样协同？
下一期进入晶圆厂内部：湿法、扩散、光刻、刻蚀、离子注入、薄膜和金属化等工艺区如何分工，又如何把同一片晶圆按正确顺序交接下去？
