地面站考试真题拆解,4分钟搞定起飞点和航向旋转
无人机 · 地面站考试
10月9日河南04地面站考试真题，核心就两步，定起飞点，做图形旋转，4分钟内做完。
旅人直接拆解这道题的完整计算和操作流程，看完直接上考场。

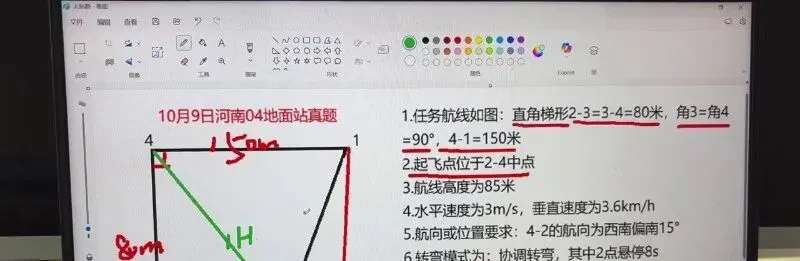

题目条件梳理
一个直角梯形，2到3等于3到4等于80米，角3和角4都是直角，4到1等于150米。
起飞点位于2到4的中点，设为H点。2到4这条边连起来，中点就是起飞点。
这里做一条辅助线下来，设为A点。

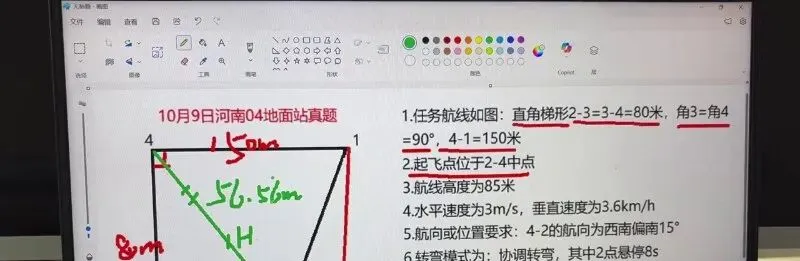

计算起飞点H
2到4是一个1比1比根号2的直角三角形，角度是45度。
短边80米，长边用乘法，80乘1.414等于113.12米，这就是4到2的距离。
4到H直接除以2，等于56.56米。

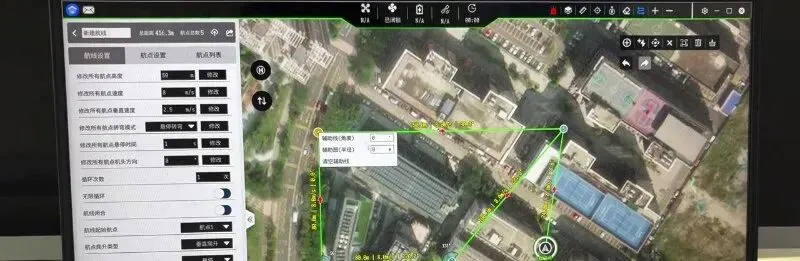

画图与定起飞点
图形坐标依次是，180，80，左边270，80，往上0度，80米，右边90，150。
图形画完后删掉2号点。
在4号点做一个56.56米的辅助圆。
4到3在正北坐标轴上是180度，角度差是45度，逆时针旋转45度就是4到H的方向，也就是135度。
在4号点做一个135度的辅助线，辅助圆和辅助线的交点就是H点。

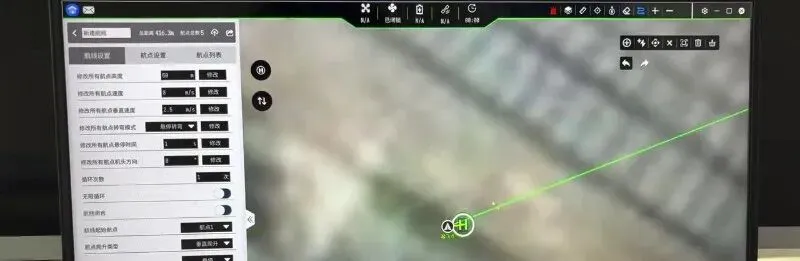

右键定出H点，清空辅助线，把H点拖过去。
图形旋转
题目给定4到2的方向是西南偏南15度。
西南是225度，顺加逆减，所以4到2的方向是210度。
在航点规划工具里，选4号点，以4到2为210度进行旋转。
别忘技术条件和重规划条件，这两个也要勾上。
起飞点定了，航向旋完了，这道题就做完了。
好啦，大佬们，这道地面站真题你们算出来了吗？
