大单元复习 | 静电场两章打通：一个电场，两种语言
同学们，必修三我们把"静电场"拆成两章学：第九章《静电场及其应用》讲电场是什么样，第十章《静电场中的能量》讲电场能干什么。
很多同学学完觉得这是两块独立的知识——这是最大的误解。
它们其实是同一个电场的两种描述语言：
把一个电荷 +q 放进电场，它既受力（F=qE，第九章），又具有能量（Ep=qφ，第十章）。
同一个电场，用"力的语言"说一遍，再用"能的语言"说一遍——两套语言之间有三座桥可以互相翻译。这一篇，我们就把这两章彻底焊在一起。
一、先立骨架：一张图看清两章的对应关系

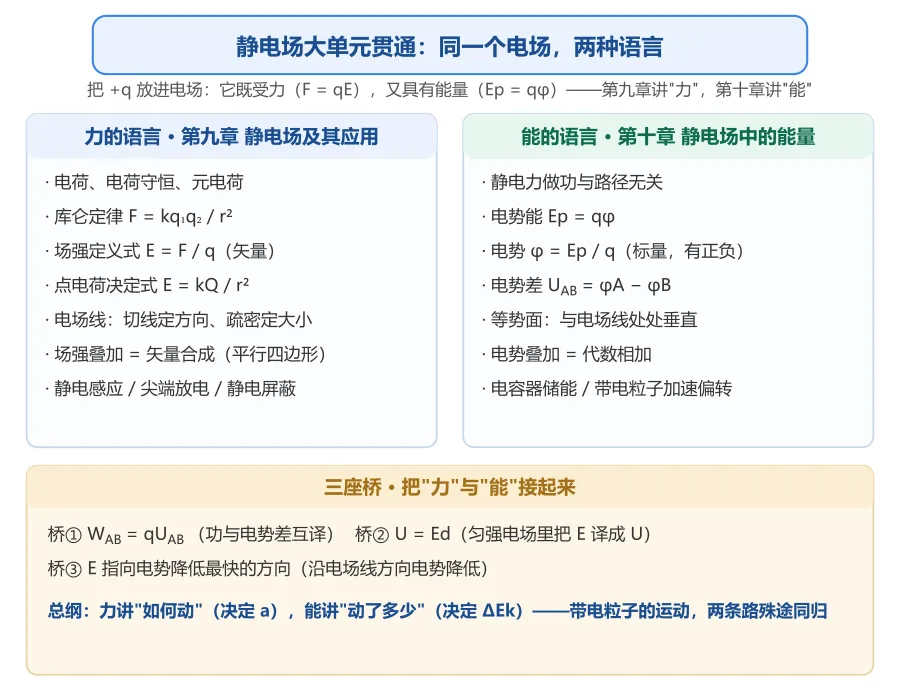

先看这张总览图，它把第九章和第十章并排放：
左半边（力的语言）回答的问题：这个电场有多"强"？方向朝哪？把一个电荷放进去，它会受到多大的力？
右半边（能的语言）回答的问题：这个电场有多"高"？电荷放进去具有多少能量？移动电荷要做多少功？
两条线看着平行，其实是一件事的两面。下面这张对偶表，是整篇文章的逻辑中枢。
二、逻辑中枢：场强 E 与电势 φ 的"镜像关系"
把两章的核心量摆在一起对照，你会发现它们处处对称：
| 矢量 | 标量 | |
| E=Fq | φ=Epq | |
| E=kQr2 | φ=kQr | |
| 矢量合成 | 代数相加 | |
| 电场线 | 等势面 | |
看清这张表，你就明白为什么两章的计算方法完全不同：
- 第九章式的叠加题
要用平行四边形定则，因为 E 是矢量； - 第十章式的叠加题
直接相加就行，因为 φ 是标量，还可能相加为零（等量异种电荷连线的中垂线上，φ=0 但 E≠ 0）。
一句话记忆："力是矢量的活，能是标量的活"。
三、三座桥：把"力"和"能"接起来
两套语言要能互译，靠的是三座桥。这三座桥是本章最核心的公式群：
桥① WAB=qUAB——功与电势差互译
静电力做的功，等于电荷量乘以两点间的电势差。这个式子是万能的，匀强、非匀强电场都适用。
桥② U=Ed——匀强电场里把 E 译成 U
匀强电场中，沿电场线方向相距 d 的两点，电势差等于场强乘距离。注意 d 必须是"沿电场线方向"的距离，斜着走要取投影，这是最常见的失分点。
桥③ E 指向电势降低最快的方向
这条桥最容易被忽略，却是判断题的杀器：电场线一定垂直等势面，且指向电势降低的方向。
有了这三座桥，力与能就彻底打通了：给出 E 和几何，能算出 U；给出 U，能算出做功；给出做功，能算出动能变化。反过来也成立。
四、解题的两条路径：力路与能路

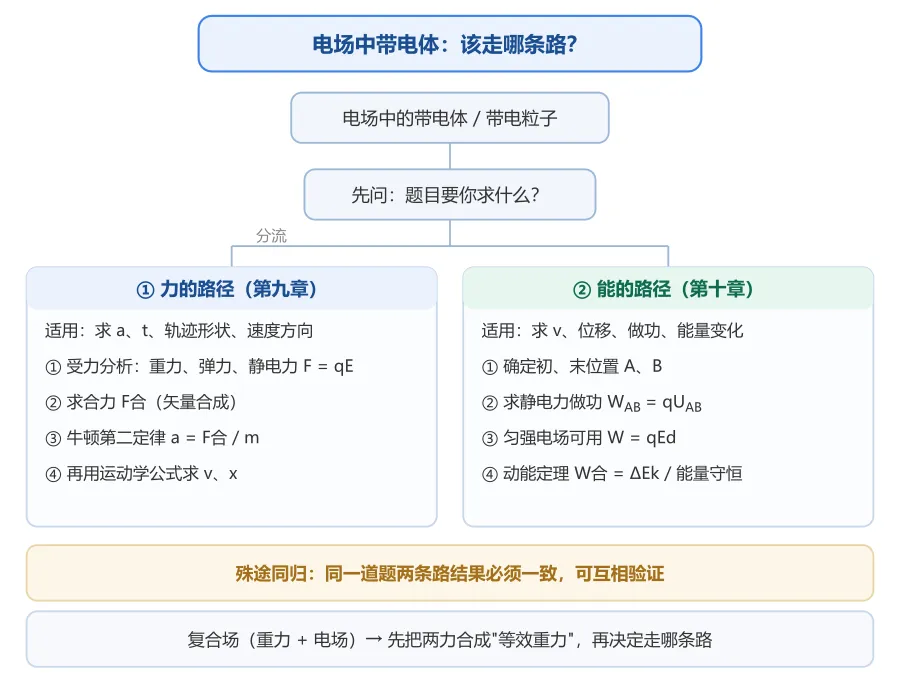

打通之后，同一道题你可以走两条路。到底走哪条？看这张决策树：
判断口诀：
题目要 加速度、时间、轨迹形状、某时刻速度方向 → 走力路（受力分析 → 牛顿第二定律 → 运动学） 题目要 速度大小、沿场线的位移、做功、电势能与动能的变化 → 走能路（定初末位置 → W=qU → 动能定理） 题目是复合场（重力 + 电场）→ 先把两个力合成"等效重力"，再决定走哪条路
下面用两道原题，把两条路各跑一遍。
五、力路实战：斜面上的带电物块
题目（教材原题） 如图所示，光滑固定斜面（足够长）倾角为 37°，一带正电的小物块质量为 m、电荷量为 q，置于斜面上，当沿水平方向加如图所示的匀强电场时，带电小物块恰好静止在斜面上。从某时刻开始，电场强度变化为原来的 12。（sin 37°=0.6，cos 37°=0.8，取 g=10 m/s2）求：
（1）原来的电场强度大小； （2）小物块运动的加速度； （3）小物块 2 s 末的速度大小和 2 s 内的位移大小。
解析（全程走力路）
（1）物块静止，沿斜面方向合力为零。重力沿斜面向下的分量为 mgsin 37°，静电力沿斜面向上的分量为 qEcos 37°，故
解得
（2）场强变为原来的 12 后，沿斜面方向不再平衡。合力沿斜面向下：
由牛顿第二定律
方向沿斜面向下。
（3）由运动学公式
方法提炼： 这道题从头到尾没有出现"能量"两个字——因为题目求的是加速度、速度和位移，全部落在"力路"的射程内。受力分析（不要漏掉静电力 qE）→ 牛顿第二定律 → 运动学公式，三步走完。
六、能路实战：质子穿过等势面
题目（教材原题） （多选）如图所示，足够大的匀强电场区域中，a、b、c、d 为间距相等的一组竖直等势面，一质子以速率 v0 从等势面 a 上某点进入该电场。若质子经过 a、c 等势面时动能分别为 18 eV 和 6 eV，不计质子重力，下列说法正确的是（ ）
A. 该匀强电场场强的方向水平向左 B. 质子一定能到达等势面 d C. 若取等势面 b 为零电势面，则 c 所在等势面的电势为 6 V D. 质子第二次经过等势面 b 时动能是 6 eV
答案：AC
解析（全程走能路）
质子由 a 到 c 动能减小，说明静电力做负功；质子带正电，故场强方向与运动方向相反，即水平向左，A 正确。
相邻等势面间距相等，匀强电场中每跨越一个间隔静电力做功相同，动能变化也相同，于是
代入 18 eV 与 6 eV，得 Ekb=12 eV。
B 选项要看轨迹：若质子做匀变速直线运动，则刚好能到达 d；若做匀变速曲线运动，则不能到达 d，故"一定"错误。
C 选项用能量守恒：取 b 为零电势面，质子在 b 处电势能为零，总能量 E=Ekb+0=12 eV。到 c 处：
又 Ep=qφ，质子电荷量 q=+e，故 φc=6 V，C 正确。
D 选项：质子折返后第二次经过 b，位置没变，同一等势面上动能相同，仍为 12 eV，D 错误。
方法提炼： 这道题一次都没有用到牛顿第二定律——全靠 W=qU、Δ Ek 和能量守恒。更关键的是 B、D 两个坑："等势面上动能相同"是能路的通用结论，与轨迹是直线还是曲线无关。
七、双视角合璧：一道题两种解法
前面两题各走一条路。真正的融会贯通，是同一道题你能两条路都走得通，并互相验证。
题目（教材原题） 在水平方向的匀强电场中，一带电小球仅在重力和电场力作用下于竖直面（纸面）内运动。如图，若小球的初速度方向沿虚线，则其运动轨迹为直线；若小球的初速度方向垂直于虚线，则其从 O 点出发运动到与 O 点等高处的过程中（ ）
A. 动能减小，电势能增大 B. 动能增大，电势能增大 C. 动能减小，电势能减小 D. 动能增大，电势能减小
答案：D
视角一（力路）：先定合力，再判做功
初速度沿虚线时轨迹为直线，说明合力方向沿虚线。重力竖直向下、电场力水平，两者合成后必然斜向下——所以虚线的方向是"斜向下"，合力的方向也就在这条斜向下的直线上（受力分析见下图）。
初速度垂直于虚线，于是小球做类平抛运动。从 O 到与 O 等高处，位移是水平的，而合力斜向下，合力与位移的夹角为锐角——合力做正功，动能增大。
视角二（能路）：电场力做功定电势能
电场力水平，小球水平位移方向与电场力方向夹角始终为锐角，电场力做正功。由 W电=-Δ Ep，电场力做正功则电势能减小。
两个视角结论一致：动能增大、电势能减小，选 D。
进阶提炼：等效重力场
把重力 mg 与静电力 qE 合成一个恒力 F合=√(mg)2+(qE)2，方向斜向下——这就相当于重力场"歪"了一个角度。
在等效重力场里，前面力学学过的所有结论原样成立：
等效"竖直方向" = 合力方向； "等效最低点" = 沿合力方向的最远处，在该处动能最大； 沿垂直于合力的方向，就是"等效等势面"，其上动能相同。
这就是大单元的威力：第九章的矢量合成 + 第十章的等势面思想，合起来就是"等效重力场"这个方法。
八、器件落点：电容器把两章缝合
学到第十章最后一节，你会遇到唯一一个"实物器件"——电容器。它恰恰是两章的交汇点：

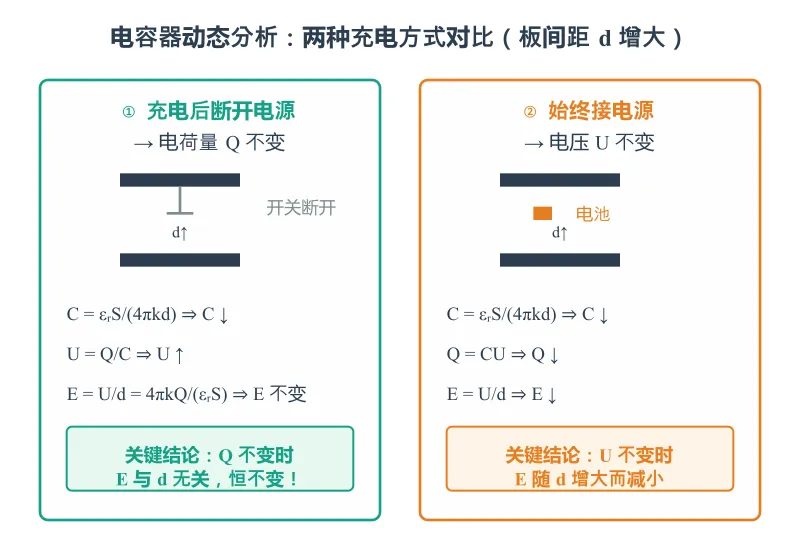

看这条链条：
电荷（第九章的量）→ 电势差（第十章程的量）→ 场强（又是第九章的量），一个圆圈画回来，两章彻底缝合。
动态分析只需记住两句话：
- 接电源 ⇒U 不变
（电源把电压锁定） - 断电源 ⇒Q 不变
（电荷跑不掉）
由此推出最爱考的一条结论：断开电源后改变板间距 d，场强 E 不变。
分子分母里的 d 约掉了——Q 不变时，E 与 d 无关。这是本单元质检题的"常驻嘉宾"。
九、易错警示（跨章 8 条）
- 把 E 和 φ 的叠加法则混用。E
是矢量，必须用平行四边形定则；φ 是标量，直接带正负号相加。 - 认为"场强为零处电势一定为零"。
错。等量异种电荷连线的中垂线上，E≠ 0 而 φ=0；等量同种电荷连线中点，E=0 而 φ≠ 0。两者没有必然联系。 - U=Ed 里 d 直接代两点距离。
必须是沿电场线方向的投影距离，斜着走要乘 cosθ。 - Ep=qφ 忘记带电荷正负号。
负电荷在正电势处电势能为负，这是代数运算，不能只比大小。 - 混淆"电势高低"和"电势能大小"。
要先看电荷正负：正电荷电势高处电势能大，负电荷恰好相反。 - 误以为"电场力做正功，电势能一定增加"。
恰好相反：W电=-Δ Ep，电场力做正功，电势能减小。 - 电容器动态题：不断电源就调 d，还去套"E 不变"。
接电源时 U 不变，E=U/d 是会变的；只有断电源、Q 不变时 E 才不变。 - 带电粒子偏转，跳过"能否飞出"的判断。
若粒子打在板上，类平抛的位移不再是板长 L，必须重新算——这是压轴题最常见的失分点。
十、大单元自测（建议 25 分钟）
1.（力的性质 · 叠加） 均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。如图所示，在半球面 AB 上均匀分布着正电荷，总电荷量为 q，球面半径为 R，CD 为通过半球顶点与球心 O 的轴线，在轴线上有 M、N 两点，OM=ON=2R。已知 N 点的电场强度大小为 E，静电力常量为 k，则 M 点的电场强度大小为（ ）
A. kq2R2-E B. kq4R2 C. kq4R2-E D. kq4R2+E
查看解析：
答案：A
补偿法。 把半球面"补全"成完整的带电球壳，则总电荷量为 2q，且等效于电荷集中于球心 O。
完整球壳在 M、N 两点产生的场强大小相等：
而完整球壳的场强 = 原半球面的场强 + 补上的那半个球面的场强。由对称性，补上的半球面在 M 点产生的场强，与已知半球面在 N 点产生的场强大小相等，都等于 E（方向相反）。
所以半球面在 M 点的场强为
故选 A。
这题的逻辑：题目只给了 N 点的场强，直接求 M 点无从下手；但"补全成一个完整球壳"之后，M 与 N 地位对称，一步到位。这就是第九章"矢量叠加 + 对称性"的典型应用。
2.（力的性质 · 微元法） （多选）如图所示，真空中电荷均匀分布的带正电圆环，半径为 r、带电荷量为 +Q，圆心 O 处固定一带电荷量为 -Q 的点电荷，以 O 为坐标原点建立垂直圆环平面的 x 轴，P 是 x 正半轴上的一点，圆环上各点与 P 点的连线与 x 轴的夹角均为 37°。静电力常量为 k，sin 37°=0.6，cos 37°=0.8。下列说法正确的是（ ）
A. 圆环上所有的电荷在 O 点产生的合电场强度大小为 kQr2 B. 圆心 O 处的点电荷在 P 点产生的电场强度大小为 9kQ16r2 C. 圆环上所有的电荷在 P 点处产生的电场强度大小为 9kQ25r2 D. P 点电场强度的方向沿 x 轴的负方向
查看解析：
答案：BD
A：圆环上电荷均匀分布，由对称性，各微元在圆心 O 处产生的场强两两抵消，合场强为 0，A 错误。
B：由几何关系，O 与 P 的距离 L=rtan 37°=43r。圆心处点电荷 (-Q) 在 P 点产生的场强
B 正确。
C：设圆环上某微元带电荷量为 +q，它与 P 的距离 d=rsin 37°=53r，该微元在 P 点产生的场强 E2=kqd2=9kq25r2。设圆环上有 n 个微元，n=Qq。由对称性，垂直于 x 轴方向的场强分量两两抵消，故圆环在 P 处的场强
C 错误。
D：E1=9kQ16r2=70.3kQ125r2，沿 x 轴负方向；而 E3=36kQ125r2，沿 x 轴正方向（圆环带正电，指向 P）。因为 E1>E3，合场强沿 x 轴负方向，D 正确。
这题的逻辑：第九章"微元法 + 对称性"的标准套路——把连续带电体切成无数点电荷，先看对称性消掉哪些分量，再叠加。
3.（能的性质 · 做功与电势差） 把带电荷量 q=2.0×10-9 C 的正点电荷从无限远处移到电场中的 A 点，需克服静电力做功 2.0×10-7 J；若把该电荷从无限远处移到电场中的 B 点，静电力做功 5.0×10-7 J。取无限远处为零电势点，则（ ）
A. UAB=350 V，UBA=-350 V B. UAB=-350 V，UBA=350 V C. UAB=150 V，UBA=-150 V D. UAB=-150 V，UBA=150 V
查看解析：
答案：A
从无限远移到 A 点需克服静电力做功，说明静电力做负功 W∞ A=-2.0×10-7 J，则
从无限远移到 B 点静电力做正功 W∞ B=5.0×10-7 J，则
故
故选 A。
这题的逻辑：φ 是标量，UAB=φA-φB 的下标顺序不能颠倒——UBA 与 UAB 永远差一个负号。这是第十章最容易翻车的地方。
4.（能的性质 · U=Ed） 匀强电场的电场强度 E=100 V/m，A、B 两点连线与电场线方向成 60° 角，A、B 间距离为 10 cm，则 UBA 为（ ）
A. 10 V B. -10 V C. 5 V D. -5 V
查看解析：
答案：D
沿电场线方向的距离
所以
故选 D。
这题的逻辑：U=Ed 里的 d 是沿电场线方向的投影距离，不是两点间的直线距离。另外再次提醒：下标顺序一颠倒，符号就反了。
5.（跨章 · 功能关系） 一个带电粒子只在静电力作用下从 A 点运动到 B 点，动能增加了 20 eV，则（ ）
A. 静电力做功 20 eV，电势能减少 20 eV B. 静电力做功 -20 eV，电势能增加 20 eV C. A 点电势一定高于 B 点电势 D. A、B 两点间的电势差一定为 20 V
查看解析：
答案：A
只受静电力，由动能定理 W电=Δ Ek=20 eV，A 正确、B 错误。
再由 W电=-Δ Ep，静电力做正功则电势能减少 20 eV，A 的前半句与后半句都成立。
C 错误：UAB=WABq，若粒子带负电，则 UAB<0，即 φA<φB，"一定高于"不成立。
D 错误：UAB=WABq=20 eVq，只有当 q=e 时才是 20 V；题目未给出电荷量，不能确定。
这题的逻辑：这就是第九章"力"与第十章"能"的分界——判断能量变化只需看做功正负，不需要知道电荷正负（这正是"能路"的优势）；但一旦要判断电势高低，就必须知道电荷正负。
6.（跨章 · 电容器动态） （多选）一平行板电容器与恒压电源连接后，下列操作能使两板间电场强度增大的是（ ）
A. 保持开关闭合，减小两板间距 d B. 保持开关闭合，减小正对面积 S C. 充电后断开开关，减小两板间距 d D. 充电后断开开关，减小正对面积 S
查看解析：
答案：AD
开关闭合⇒U 不变。
A：E=Ud，d 减小则 E增大，✔ B：S 减小使 C 减小、Q 减小，但 U 不变、d 不变，故 E=Ud不变，✘
开关断开⇒Q 不变。
C：E=Ud=QCd=4π kQεrS，与 d无关，E不变，✘ D：由上式，E 与 S 成反比，S 减小则 E增大，✔
故选 AD。
这题的逻辑：断电源后"E 不变"这句话只对改变 d 成立——因为 E=4π kQεrS 里根本没有 d，但 S 还在分母上。很多同学把"断电源 E 不变"记成了万能结论，D 选项就是专治这个的。
7.（跨章 · 带电粒子偏转） 一电子经加速电压 U1 加速后，垂直射入偏转电压为 U2 的平行板电场，板长为 L、板间距为 d。若仅把加速电压 U1 变为原来的 2 倍，其他条件不变，则电子离开偏转电场时的偏转位移 y（ ）
A. 变为原来的 2 倍 B. 变为原来的 12 C. 变为原来的 √2 倍 D. 不变
查看解析：
答案：B
加速阶段，由动能定理
偏转阶段，粒子做类平抛：
把 v02=2qU1m 代入，得
注意：q 与 m 全部约掉了！ 所以偏转位移只与 U1、U2、L、d 有关，与粒子的电荷量和质量无关。
于是 U1 变为 2 倍时，y 变为原来的 12，选 B。
这题的逻辑："比荷抵消"是加速—偏转组合的标志性结论，也是全章最容易出彩的一步推导。它把第九章（电场力 F=qE=qU2/d）和第十章（动能定理 qU1=12mv02）用在了同一道题里——力与能的完美合流。
8.（跨章综合 · 复合场） （多选）在方向水平向右、场强为 E 的匀强电场中，一质量为 m、带电荷量为 +q 的小球以初速度 v0竖直向上抛出。已知 qE=mg，不计空气阻力，重力加速度为 g。下列说法正确的是（ ）
A. 小球运动的加速度大小为 √2g，方向斜向右下方 B. 小球到达最高点时速度大小为 v0，方向水平向右 C. 小球从抛出到落回抛出点所在水平面的过程中，机械能守恒 D. 小球从抛出到落回抛出点所在水平面的过程中，动能增加量为 2mv02
查看解析：
答案：ABD
先做受力合成（力路）：重力 mg 竖直向下，静电力 qE=mg 水平向右，两者互相垂直，合力
方向斜向右下方（与水平方向成 45°），故加速度
A 正确。
B：竖直方向只受重力，与电场无关——分运动的独立性。上升到最高点用时 t1=v0g，此时竖直分速度为零，但水平分速度
方向水平向右。故最高点速度大小为 v0、方向水平向右，B 正确。
C：全过程静电力做正功（小球在水平方向有位移），机械能增加，不守恒，C 错误。
D：小球落回抛出点所在水平面时，用时 t=2t1=2v0g，水平分速度
竖直分速度 vy′=-v0（大小与初速度相同、方向相反）。故末速度大小
动能增加量
D 正确。
验算（能的视角）：静电力做正功 W=qE· x，其中水平位移 x=12axt2=12g(2v0g)2=2v02g，故 W=mg·2v02g=2mv02=Δ Ek——与 D 完全吻合。两条路互相验证，这就是大单元贯通的威力。
这题的逻辑：复合场问题的通用套路是——先把 mg 与 qE 合成为等效重力，此后一切按力学规律办；若涉及能量，再用静电力做功 ⇄ 电势能变化这条能路收尾。
收官：一张卡带走整个单元
如果把整个静电场单元压缩成三句话：
- 一个电场，两种语言。E
描述"力"（矢量，矢量叠加），φ、U 描述"能"（标量，代数叠加）。 - 三条桥负责翻译。WAB=qUAB
、U=Ed、E 指向电势降低最快的方向。 - 两条路殊途同归。
求 a、t、轨迹走力路；求 v、位移、做功、能量走能路；复合场先合成等效重力。
做题时的自检三问：
题目要的是力还是能？（定路径） 用到的是矢量还是标量？（定叠加法则） 有没有电荷正负号参与运算？（定符号）
下一站：第十一章《电路及其应用》——我们离开"场"，进入"路"。届时你会发现，本章的电势差 U、静电力做功 W 将直接变成电路里的电压和电功，这一单元的每一个概念，都会在下一章继续出场。
本文例题取自人教版同步导学案（必修第三册）第九章、第十章章末整合提升原题，解析由水哥原创整理。
