本周复习｜七大工艺区的分工与交接
记住七个工艺区的名字，还不等于理解晶圆制造。本周用五个术语、五道问答，把材料、图形、电学状态与洁净边界接成一条工艺协同链。
01｜本周术语解析
TERM 01 · PROCESS BAY
工艺区｜Bay

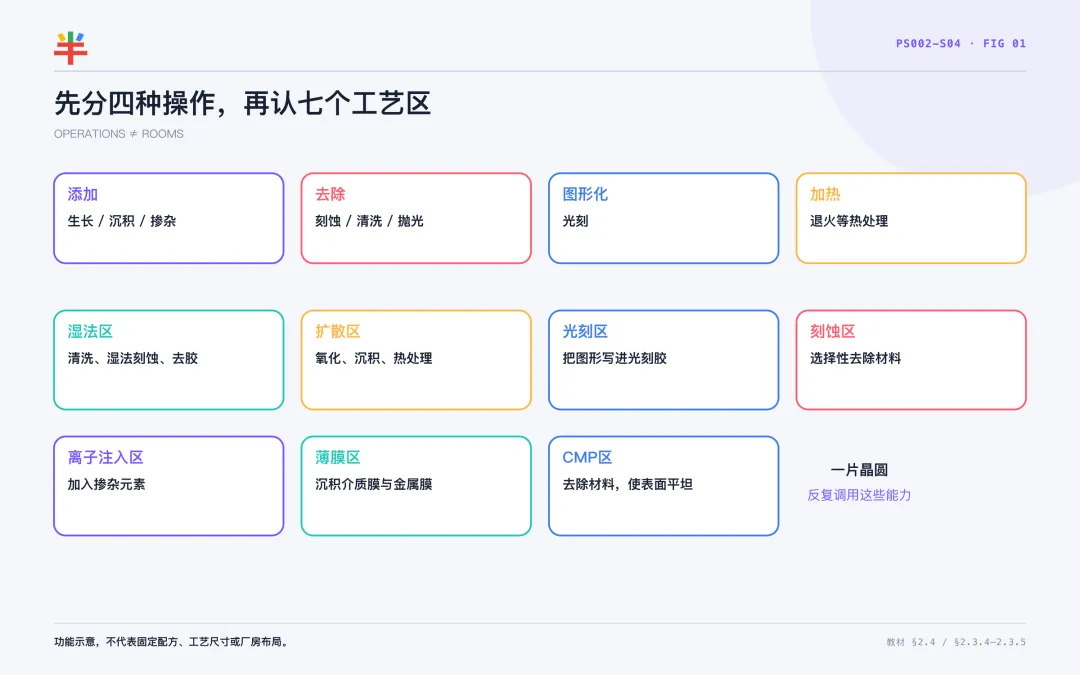

定义：按加工功能组织的区域。教材分为湿法、扩散、光刻、刻蚀、离子注入、薄膜与化学机械抛光七类。
辨析：这是功能分类，不是每片晶圆依次经过一次的固定路线；具体厂房也可能合并或拆分区域。
看分工，不把地图当工艺顺序。
TERM 02 · PATTERNING
图形化｜Patterning
定义：光刻把掩模上的图形转移到晶圆表面的光刻胶，形成后续加工所需的区域选择。
辨析：胶上的开口不是薄膜已被刻掉；刻蚀负责材料去除，注入负责掺杂，二者都可利用图形选择区域。
先规定哪里加工，再完成相应加工。
TERM 03 · ANNEALING
热处理｜Annealing
定义：利用受控加热改变材料状态。离子注入后的退火可修复注入造成的晶格损伤。
辨析：扩散区是历史沿用的名称，承担的不只有扩散掺杂，还包括氧化、沉积和多种热处理。
加热可以改状态，不一定添材料。
TERM 04 · CHEMICAL MECHANICAL POLISHING
平坦化｜CMP
定义：化学机械抛光以化学作用和机械作用共同去除材料，让起伏表面更平坦。
辨析：它属于去除操作，而不是加膜；抛光结束还要及时清洗，避免残留影响后续工艺。
去掉高处，还要处理抛光残留。
TERM 05 · CONTAMINATION CONTROL
洁净边界｜Contamination Control
定义：把人员、环境和设备侧的污染源与敏感晶圆表面隔离，降低污染进入加工链的机会。
辨析：洁净服用于约束人体污染，不是让人不再产生颗粒；人员仍须遵守更衣和行为规程。
服装隔离污染，行为避免再次扬起颗粒。
02｜复习题：有问有答
QUESTION 01
七个工艺区，是不是七步做完芯片？
ANSWER
不是。七个区按功能分工，同一片晶圆会按具体工艺多次进行加膜、光刻、刻蚀、注入或热处理。教材流程图有分支，也有返回前面模块的循环，不能理解为一次通过的七站流水线。
QUESTION 02
光刻结束，为什么还要刻蚀？
ANSWER
光刻首先把图形写进光刻胶，留下哪些位置可加工的选择。刻蚀再通过这些开口选择性去除下面的材料，把胶图形转移到薄膜或基底；随后去胶，才留下目标材料结构。
QUESTION 03
离子注入后，为什么还安排退火？
ANSWER
离子注入把掺杂元素送入材料，同时可能损伤晶格。退火通过加热修复这些损伤。前一步改变掺杂，后一步调整材料状态，二者不是重复操作。
QUESTION 04
CMP 和湿法清洗为什么要紧密配合？
ANSWER
CMP 通过去除材料获得较平坦的表面，但抛光会留下需要处理的残留。及时清洗，再漂洗、干燥，才能把合适的表面交给下一模块；表面变平不代表已经适合继续加工。
QUESTION 05
穿了洁净服，能否忽略人员行为？
ANSWER
不能。洁净服只是把人体污染源与环境隔开，快速动作或触碰污染表面仍可能扬起或转移颗粒。更衣、行走与物品管理必须一起执行，具体操作遵守所在晶圆厂规程。
03｜本周知识串联
1先辨别本次要添加、去除、图形化，还是加热。
2薄膜等工艺准备材料，光刻把区域选择写进胶层。
3刻蚀转移材料图形；另一类模块用离子注入改变掺杂。
4去胶、退火、平坦化与清洗按工艺需要配合。
5晶圆进入下一模块，重复加工，逐步形成器件与互连。
6人员洁净规程、设备维护及气水电供应贯穿整个过程。
七大工艺区提供不同加工能力；晶圆按工艺反复调用这些能力。只有材料、图形、电学状态与洁净条件都满足要求，下一棒才接得住。
