山东省临沂市兰陵县九年级上学期期中物理试卷
- 2026-10-31 12:54:55
一、选择题（每题2分，共40分）
1．（2分）下列有关数据中，最接近实际情况的是（ ）
A．家用冰箱里冷藏柜内部的温度约为﹣18℃
B．近几年兰陵冬季最低气温可达﹣30℃
C．对人体安全电压不高于36V
D．手机工作电流10A
2．（2分）中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A．“已是悬崖百丈冰”——冰的形成是凝华
B．“露似真珠月似弓”——露的形成是熔化
C．“斜月沉沉藏海雾”——雾的形成是液化
D．“霜叶红于二月花”——霜的形成是凝固
3．（2分）下列认识中正确的是（ ）
A．冰箱冷冻室内取出的冰棒上出现白色颗粒，是由空气中的小水滴凝固而成
B．夏天，车内开着空调，车窗玻璃内侧出现的小水珠是水蒸气液化形成的
C．水银熔点是﹣39℃，寒冷的北方不用水银温度计测气温是因为水银可能会凝固
D．高压锅可以快速将食物煮熟，是因为气压越高沸点越低，水可以更快沸腾
4．（2分）如图甲所示，将海波和石蜡分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出温度随时间变化的图象，如图乙所示。下列说法不正确的是（ ）
A．该实验用到的方法是水浴加热法
B．0～4min内甲物质比乙物质吸收的热量多
C．甲物质熔化过程共持续了4min
D．甲是海波，乙是石蜡
5．（2分）如图所示，烧杯中盛有甲液体，试管内盛有乙液体。在1个标准大气压下，用酒精灯对烧杯底部持续加热，一段时间后，发现试管内的乙液体沸腾。已知1个标准大气压下，酒精的沸点是78℃，水的沸点是100℃，煤油的沸点是150℃，下列判断中正确的是（ ）
A．若甲液体为水，则乙液体一定为煤油
B．若甲液体为水，则乙液体一定为酒精
C．若甲液体为煤油，则乙液体一定为水
D．若甲液体为煤油，则乙液体一定为酒精
6．（2分）在下列实例中，用做功的方式来改变物体内能的是（ ）
A．热水倒入茶杯，茶杯的温度升高
B．寒冷的冬天，双手互搓，手的温度升高
C．将冰冻食物放在水中解冻，水变凉
D．将刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
7．（2分）关于温度、内能、热量三者的关系，下列说法正确的是（ ）
①物体吸收热量，温度一定升高
②0℃的冰变成0℃的水，温度不变，内能增大
③物体内能增加，一定是从外界吸收了热量
④物体温度升高，内能一定增加
A．只有①③正确B．只有②③正确
C．只有①④正确D．只有②④正确
8．（2分）下列各种情况下比热容会发生变化的是（ ）
A．一杯水倒去一半B．水凝结成冰
C．一块铁加工成铁屑D．15℃的水变成45℃的水
9．（2分）如图所示，在塑料瓶内装入少量的液态乙醚，待乙醚充满整个塑料瓶后，启动电子打火器，活塞瞬间飞出，下列说法正确的是（ ）
A．活塞飞出是机械能转化为内能
B．此过程相当于热机的做功冲程
C．乙醚燃烧是内能转化为化学能
D．此过程相当于热机的压缩冲程

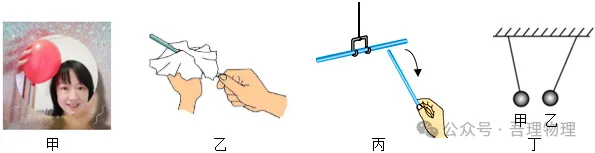

10．（2分）如图所示，下列描述正确的是（ ）
A．如图甲所示，气球摩擦头发后可以吸引头发，说明气球摩擦后能创造电荷吸引头发
B．如图乙所示，丝绸摩擦玻璃棒，玻璃棒带负电
C．如图丙所示，两根用丝绸摩擦过的玻璃棒靠近后相互排斥，说明同种电荷相互排斥
D．如图丁所示，已知甲、乙是绝缘小球，若甲小球带正电，则乙小球一定带负电
11．（2分）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B．B中负电荷通过金属棒流向A，B金属箔的张角减小
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．A中负电荷通过金属棒流向B，A金属箔的张角减小
12．（2分）如图所示的电路图中。要同时闭合S1和S3，断开S2，则（ ）
A．灯泡L1和L2组成串联电路
B．灯泡L1和L2组成并联电路
C．只有L1连入电路
D．只有L2连入电路
13．（2分）小綦在学习了“简单电路”之后，明白了手机屏幕“密码解锁”“指纹解锁”“人脸解锁”功能的实质就是相当于三种开关，这三种解锁方式中使用任意其中一种就能打开并点亮手机屏幕。他分别用S1代替“密码解锁”，S2代替“指纹解锁”，S3代替“人脸解锁”，小灯泡L代替手机屏幕设计了一个手机解锁电路。如图所示的电路图中能实现上述功能的是（ ）
A．
B．
C．
D．
14．（2分）如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（ ）
A．电灯变暗
B．电压表V1的示数不变
C．电压表V2的示数变小
D．电压表V1与电流表示数的比值变小
15．（2分）两个小灯泡连接在电路中，闭合开关时，两灯都正常发光，以下判断正确的是（ ）
A．若灯两端的电压都相等，则两灯是并联
B．若通过两灯的电流都相等，则两灯是串联
C．若两灯的亮度相同，则两灯是并联
D．若取下一灯，另一灯不亮，则两灯是串联
16．（2分）下列电路中，电流表能正确直接测量通过灯L1电流的电路是（ ）
A．
B．
C．
D．
17．（2分）下列关于电流、电阻、电路的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．当温度一定时，长度不等的两条镍铬合金导线，它们的电阻相等，则长度较长的导线横截面积较大
18．（2分）如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（ ）
A．电流表可以放在任何一处
B．b为电压表，a、c为电流表
C．a、b为电压表，c为电流表
D．通过L1的电流不等于通过L2的电流
19．（2分）由欧姆定律得到公式R＝
，下列说法正确的是（ ）
A．导体两端的电压越大，导体的电阻越大
B．导体两端电压为零时，导体的电阻也为零
C．流过导体的电流不能为零
D．导体的电阻是导体本身的性质，与电流、电压大小无关
20．（2分）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）
A．若将滑片移动到a端，电路仍能正常工作
B．滑片在b端时，电流表A1示数为0.6A
C．滑片由b端向a端移动，电流表A2示数变大
D．滑片移动到中点时，电流表A1与A2示数比为2：1
二、填空题（每空1分，共18分）
21．（3分）同学们见过常温下流动的金属吗？科学家发现除了汞，确实还存在一种金属，如图所示，它的名字叫做镓，熔点只有29.8℃，托在手心它要 （填物态变化名称）成液体，如图所示，在这一过程中，它要 （选填“吸收”或者“放出”）热量，镓是 （选填“晶体”或“非晶体”）。

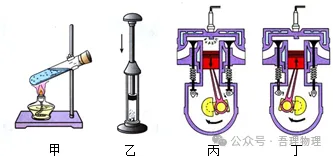

22．（3分）在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与压缩冲程原理相同的是 图所示的演示实验；汽油机利用内能来做功的冲程是 图。某汽油机飞轮转速1800r/min，则1s做功 次。
23．（2分）如图所示，将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟。用温度计测量易拉罐中冰与盐水混合物的温度，可以看到混合物的温度低于0℃，这时观察易拉罐的下部和底部，就会发现白霜。说明在冰中加入盐后，冰的熔点会 （选填“升高”或“降低”），白霜的形成发生的物态变化是 。

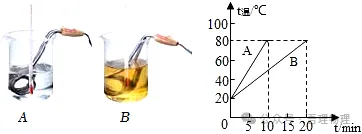

24．（2分）小华分别用如图所示的两个完全相同的电加热器给质量相同的A、B两种液体加热，画出它们的温度随时间变化的图象，如图所示 液体的比热容较大，A、B的比热容之比为 。
25．（2分）在打扫教室清洁时，用湿抹布擦黑板，过一会儿黑板就会变干，这是水的 现象（填物态变化的名称）．夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，水蒸气在液化过程中要 （选填“吸热”或“放热”）。
26．（2分）汽车发动机常用水来做冷却剂，这是因为水的 较大的缘故，发动机工作过程中水温升高，这是通过 的方式改变了水的内能。

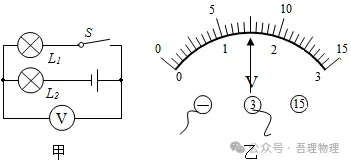

27．（2分）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V。
28．（2分）加在某电阻两端的电压为9V时，通过它的电流为1.5A，它的电阻是 Ω，如果通过它的电流为零，它的电阻是 Ω。
三、作图与实验探究题（29题2分，30题4分，31题6分，32题6分，33题6分，共24分)

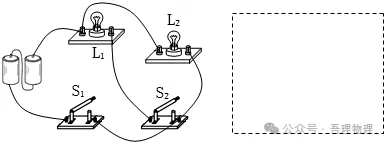

29．（2分）根据电路实物图，在方框内画作出正确电路图（图中要标出S1、S2、L1、L2）。

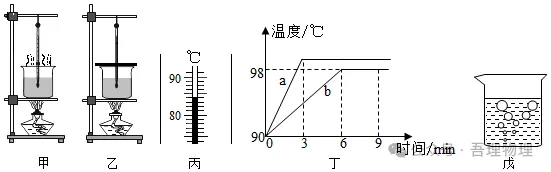

30．（4分）在“探究水沸腾时温度变化的特点”实验时，两组同学从甲、乙两图所示的实验装置中各选一套来完成实验。”
（1）如图甲、乙所示装置中，应 （选填“自上至下”或“自下至上”）安装各个仪器。
（2）图丙是实验中某一时刻温度计示数，其读数是 ℃。
（3）图丁是两个小组根据各自的实验数据绘制的“温度﹣时间”的图象，其中图象 （选填“a”或“b”）是根据乙实验装置的数据绘制的。
（4）同学们观察到戊图中明显的实验现象时，温度计示数 （选填“变大”“不变”或“变小”）。

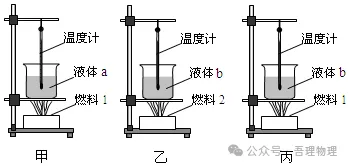

31．（6分）如图所示，甲、乙、丙三图装置完全相同，燃料的质量和烧杯中液体的质量、初温都相同。
（1）利用如图所示的装置来比较不同燃料的热值大小，应该选择 两图进行实验，实验中通过 （选填“加热时间”、“液体升高的温度”）反映燃料放出热量的多少。该实验也可以粗略测出燃料的热值，与标准的热值相比，该实验测得的热值 （选填“偏大”或“偏小”），其主要原因是：。
（2）若要探究不同物质吸热升温的现象，应选择 两图进行实验，实验中通过 （选填“加热时间”、“液体升高的温度”）反映液体吸收热量的多少。

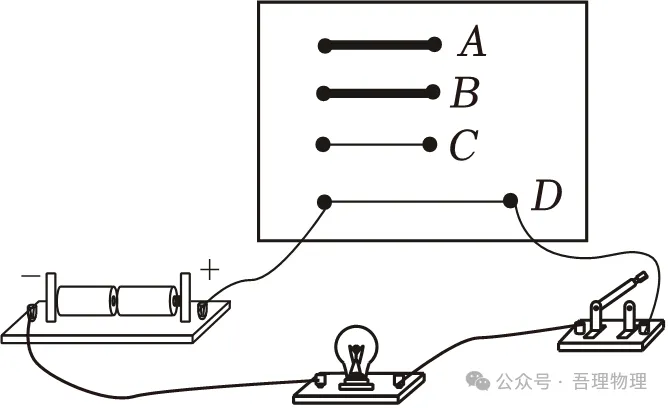

32．（6分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝。
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的 有关。从导电性能看，锰铜合金和镍铬合金，更适合制作电阻器。
（4）将编号为 的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系。
（5）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡完成实验。

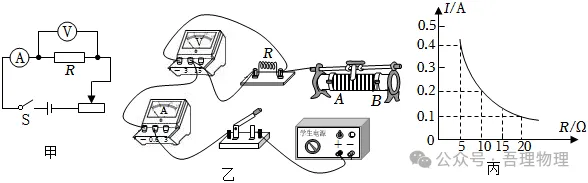

33．（6分）某实验小组在探究“通过导体的电流与导体电阻的关系”时，电路如图甲所示，电源电压为6V保持不变，选取了5Ω、10Ω、20Ω三个定值电阻。
（1）请用笔画线代替导线，将图乙中的电路连接完整（要求：滑片向右滑动电流表示数变小）；
（2）连接电路时，开关应该处于断开状态，实验前滑动变阻器的滑片应位于 （选填“A”或“B”）端。
（3）电路连接正确后，闭合开关，发现电压表无示数，但电流表有示数，此时出现的故障可能是 （选填字母）。
A.滑动变阻器短路
B.电流表断路
C.电阻R短路
D.电阻R断路
（4）排除故障后，实验中分别把阻值为5Ω、10Ω、20Ω的三个定值电阻接入电路中，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像，由图像可知，实验中控制的电压是：V。分析数据得出实验结论：。图丙中25Ω对应的电流值应为 A。
四、计算题（34题9分，35题9分，共18分）
34．（9分）如图所示，电源电压恒定，R1＝20Ω。当开关S、S1都闭合时，电流表A1的示数为0.3A，电流表A的示数为0.45A，求：
（1）电源电压；
（2）R2的电流；
（3）R2的阻值。
35．（9分）菜油最适宜的烹饪温度在150℃至180℃之间。用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，若天然气完全燃烧释放出的热量有60%被菜油吸收。[c菜油＝2.0×103J/（kg•℃），天然气的热值为4×107J/m3]
求：
（1）菜油吸收了多少热量？
（2）此过程中燃烧了多少m3的天然气？
试题解析
一、选择题（每题2分，共40分）
1．（2分）下列有关数据中，最接近实际情况的是（ ）
A．家用冰箱里冷藏柜内部的温度约为﹣18℃
B．近几年兰陵冬季最低气温可达﹣30℃
C．对人体安全电压不高于36V
D．手机工作电流10A
解：A．家用冰箱里冷藏柜内部的温度约为4℃，故A错误；
B．近几年兰陵冬季最低气温可达﹣10℃，故B错误；
C．对人体安全电压不高于36V，故C正确；
D．手机工作电流远小于1A，故D错误；
故选：C。
2．（2分）中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A．“已是悬崖百丈冰”——冰的形成是凝华
B．“露似真珠月似弓”——露的形成是熔化
C．“斜月沉沉藏海雾”——雾的形成是液化
D．“霜叶红于二月花”——霜的形成是凝固
解：A、冰的形成是凝固，故A错误；
B、露的形成是水蒸气的液化现象，故B错误；
C、雾的形成是水蒸气的液化现象，故C正确；
D、霜的形成是水蒸气的凝华现象，故D错误。
故选：C。
3．（2分）下列认识中正确的是（ ）
A．冰箱冷冻室内取出的冰棒上出现白色颗粒，是由空气中的小水滴凝固而成
B．夏天，车内开着空调，车窗玻璃内侧出现的小水珠是水蒸气液化形成的
C．水银熔点是﹣39℃，寒冷的北方不用水银温度计测气温是因为水银可能会凝固
D．高压锅可以快速将食物煮熟，是因为气压越高沸点越低，水可以更快沸腾
解：A、冰箱冷冻室内取出的冰棍上出现白色颗粒，是由空气中的水蒸气凝华而成的，故A错误；
B、夏天炎热的南方，开着空调的车窗外侧出现的水雾，是由水蒸气遇冷液化而成的小水滴，故B错误；
C、在北方很冷的地区温度非常低，所以应该选凝固点低的物质做测温物质，而水银的凝固点高，一般选酒精温度计，故C正确；
D、高压锅的密封性强，使用时增大气压，提高水的沸点，食物在高温下，短时间内容易熟，故D错误。
故选C。
4．（2分）如图甲所示，将海波和石蜡分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出温度随时间变化的图象，如图乙所示。下列说法不正确的是（ ）
A．该实验用到的方法是水浴加热法
B．0～4min内甲物质比乙物质吸收的热量多
C．甲物质熔化过程共持续了4min
D．甲是海波，乙是石蜡
解：A、图甲所示加热方法为水浴法加热，试管内物质受热均匀，故A正确；
B、0～4min时间内，加热时间相同，两物质吸收热量相同，故B错误；
CD、由图乙甲的图象可知，甲物质在ab段吸热温度保持不变，所以甲物质是晶体；甲物质熔化过程为ab段，熔化时间为8min﹣4min＝4min；乙物质在熔化过程中，温度持续升高，为非晶体；所以甲是海波，乙是石蜡，故CD正确。
故选：B。
5．（2分）如图所示，烧杯中盛有甲液体，试管内盛有乙液体。在1个标准大气压下，用酒精灯对烧杯底部持续加热，一段时间后，发现试管内的乙液体沸腾。已知1个标准大气压下，酒精的沸点是78℃，水的沸点是100℃，煤油的沸点是150℃，下列判断中正确的是（ ）
A．若甲液体为水，则乙液体一定为煤油
B．若甲液体为水，则乙液体一定为酒精
C．若甲液体为煤油，则乙液体一定为水
D．若甲液体为煤油，则乙液体一定为酒精
解：液体沸腾需要同时满足两个条件：一是温度达到沸点，二是继续吸热；
由图及题意可知，甲中液体的沸点如果低于乙中液体的沸点，乙中液体不能达到沸点，也不能继续吸热，乙中液体不能沸腾；
甲中液体如果与乙中液体种类相同，乙中液体只能达到沸点，但不能继续吸热，乙中液体不能沸腾。
所以只有甲中液体的沸点高于乙中液体的沸点，乙中液体才能达到沸点，并能继续吸热，乙中液体才能沸腾，故ACD错误，B正确。
故选：B。
6．（2分）在下列实例中，用做功的方式来改变物体内能的是（ ）
A．热水倒入茶杯，茶杯的温度升高
B．寒冷的冬天，双手互搓，手的温度升高
C．将冰冻食物放在水中解冻，水变凉
D．将刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
解：A、热水倒入茶杯，茶杯的温度升高，是热传递改变了物体的内能，A故不符合题意；
B、寒冷的冬天，双手互搓，手的温度升高，属于做功改变物体的内能，故B符合题意
C、将冰冻食物放在水中解冻，水变凉，是热传递改变了物体的内能，故C不符合题意；
D、将刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，是热传递改变了物体的内能，故D不符合题意。
故选：B。
7．（2分）关于温度、内能、热量三者的关系，下列说法正确的是（ ）
①物体吸收热量，温度一定升高
②0℃的冰变成0℃的水，温度不变，内能增大
③物体内能增加，一定是从外界吸收了热量
④物体温度升高，内能一定增加
A．只有①③正确B．只有②③正确
C．只有①④正确D．只有②④正确
解：
①物体吸收热量，物体温度不一定升高，例如晶体熔化吸热温度不变，故错误；
②0℃的冰变成0℃的水需要吸收热量，温度不变，内能增大，故正确；
③物体的内能增加，可能是从外界吸收了热量，也可能是外界对物体做功，故错误；
④物体温度升高，内能一定增加，故正确。
综上分析可知，D正确。
故选：D。
8．（2分）下列各种情况下比热容会发生变化的是（ ）
A．一杯水倒去一半B．水凝结成冰
C．一块铁加工成铁屑D．15℃的水变成45℃的水
A、一杯水倒掉一半，质量变小，但比热容不变。
B、水凝固成冰，状态改变故比热容改变。
C一块铁加工成铁屑，形状改变，但比热容不变。
D、15℃的水变成45℃的水，温度升高，但比热容不变。
故选：B。
9．（2分）如图所示，在塑料瓶内装入少量的液态乙醚，待乙醚充满整个塑料瓶后，启动电子打火器，活塞瞬间飞出，下列说法正确的是（ ）
A．活塞飞出是机械能转化为内能
B．此过程相当于热机的做功冲程
C．乙醚燃烧是内能转化为化学能
D．此过程相当于热机的压缩冲程
解：A．启动电子打火器，气体膨胀，对活塞做功，将内能转化为机械能，故A错误；
BD．热机的压缩冲程将机械能转化为内能，做功冲程中将内能转化为机械能，所以此过程相当于热机的做功冲程，故B正确、D错误；
C．乙醚燃烧是把化学能转化为内能的过程，故C错误。
故选B。
10．（2分）如图所示，下列描述正确的是（ ）
A．如图甲所示，气球摩擦头发后可以吸引头发，说明气球摩擦后能创造电荷吸引头发
B．如图乙所示，丝绸摩擦玻璃棒，玻璃棒带负电
C．如图丙所示，两根用丝绸摩擦过的玻璃棒靠近后相互排斥，说明同种电荷相互排斥
D．如图丁所示，已知甲、乙是绝缘小球，若甲小球带正电，则乙小球一定带负电
解：
A、摩擦起电的实质是电子的转移，不是创造电荷，故A错误；
B、丝绸摩擦过的玻璃棒带的电荷称为正电荷，故B错误；
C、两根用丝绸摩擦过的玻璃棒靠近后相互排斥，玻璃棒带的是同种电荷，这说明同种电荷相互排斥，故C正确；
D、甲、乙是绝缘小球，若甲小球带正电，则乙被吸引，则乙小球可能带负电，也可能不带电，故D错误。
故选：C。
11．（2分）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B．B中负电荷通过金属棒流向A，B金属箔的张角减小
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．A中负电荷通过金属棒流向B，A金属箔的张角减小
解：A带负电，有多余的负电荷，B不带电，用金属棒把A和B连接起来的瞬间A上的部分自由电子转移到B上，金属棒中瞬间电流方向从B流向A，与带负电的自由电子定向移动方向相反，验电器A金属箔的张角减小，B金属箔的张角增大。
A、金属棒中瞬间电流方向从B流向A，B金属箔的张角增大。故A错误；
B、A中负电荷通过金属棒流向B，B金属箔的张角增大。故B错误；
C、A中正电荷不能通过金属棒流向B，A中负电荷通过金属棒流向B。故C错误；
D、A中负电荷通过金属棒流向B，A金属箔的张角减小。故D正确。
故选：D。
12．（2分）如图所示的电路图中。要同时闭合S1和S3，断开S2，则（ ）
A．灯泡L1和L2组成串联电路
B．灯泡L1和L2组成并联电路
C．只有L1连入电路
D．只有L2连入电路
解：同时闭合S1和S3，断开S2，灯泡L1和灯泡L2各自都有一条单独的路径，故灯泡L1和L2组成并联电路，故ACD错误，B正确；
故选：B。
13．（2分）小綦在学习了“简单电路”之后，明白了手机屏幕“密码解锁”“指纹解锁”“人脸解锁”功能的实质就是相当于三种开关，这三种解锁方式中使用任意其中一种就能打开并点亮手机屏幕。他分别用S1代替“密码解锁”，S2代替“指纹解锁”，S3代替“人脸解锁”，小灯泡L代替手机屏幕设计了一个手机解锁电路。如图所示的电路图中能实现上述功能的是（ ）
A．B．
C．D．
解：由题意可知，密码解锁开关S1，指纹解锁开关S2，人脸解锁开关S3，都可以解锁，使灯泡发光，说明三个开关可以独立工作，互不影响，即为并联，灯泡在干路上。
由各选项电路图知，ACD不符合要求，B符合要求。
故选：B。
14．（2分）如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（ ）
A．电灯变暗
B．电压表V1的示数不变
C．电压表V2的示数变小
D．电压表V1与电流表示数的比值变小
解：由电路图可知，闭合开关后，电灯L与滑动变阻器R串联，电压表V1测变阻器R两端的电压，电压表V2测灯泡L两端的电压，电流表A测电路中的电流。
将滑动变阻器的滑片向左移动过程中，变阻器R接入电路中的电阻变小，电路的总电阻变小，
电源电压保持不变，由I＝
可知，电路中的电流变大，即电流表的示数变大，
由串联电路的分压特点可知，变阻器R两端分得的电压变小，即电压表V1的示数变小，故B错误；
则电压表V1与电流表示数的比值变小，故D正确；
因串联电路中总电压等于各分电压之和，
所以，电灯两端的电压变大，即电压表V2的示数变大，故C错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，电灯的实际功率变大，电灯变亮，故A错误。
故选：D。
15．（2分）两个小灯泡连接在电路中，闭合开关时，两灯都正常发光，以下判断正确的是（ ）
A．若灯两端的电压都相等，则两灯是并联
B．若通过两灯的电流都相等，则两灯是串联
C．若两灯的亮度相同，则两灯是并联
D．若取下一灯，另一灯不亮，则两灯是串联
解：A．灯泡的规格相同、电阻相等，两灯串联时，通过的电流相等，根据U＝IR可知，灯两端的相等，所以灯两端的电压相等也可能是串联，故A错误；
B．在串联电路中，电流处处相同；若灯泡的规格相同，两个灯泡并联在电路中，根据
可知，通过两盏灯的电流相等，故B错误；
C．灯泡的亮度与灯泡的规格有关，如果两灯的规格相同，则无论在串联还是在并联电路中，两灯的亮度均相同，如果两规格不同，则两灯亮度一般不同，故C错误；
D．若取下一灯，另一灯不亮，这说明两盏灯相互影响，是串联的，故D正确。
故选：D。
16．（2分）下列电路中，电流表能正确直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
解：A、图中电路为并联电路，电流表接在干路中，不能直接测出L1电流，故A错误；
B、图中电流表与灯L1串联，电流表的正负接线柱接法正确，故B正确；
C、图中电流表与灯L2串联，测的是通过L2电流，故C错误；
D、图中电流表与灯L1串联，电流表的正负接线柱接法错误，故D错误。
故选：B。
17．（2分）下列关于电流、电阻、电路的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．当温度一定时，长度不等的两条镍铬合金导线，它们的电阻相等，则长度较长的导线横截面积较大
解：A、电荷的定向移动形成电流，故A错误；
B、电路中有电压，不一定有电流，要想有电流，电路必须闭合，故B错误；
C、电阻是导体阻碍电流的性质，与电压和通过导体的电流的大小无关，电流为零时，导体电阻不会变为零，故C错误；
D、当温度一定时，长度不等的两条镍铬合金导线，它们的电阻相等，长度越长的导线的横截面积会较大一些，故D正确。
故选：D。
18．（2分）如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（ ）
A．电流表可以放在任何一处
B．b为电压表，a、c为电流表
C．a、b为电压表，c为电流表
D．通过L1的电流不等于通过L2的电流
解：
ABC、闭合开关后两盏灯都发光，a与灯泡L2并联，则a为电压表；c与灯泡L1串联，则c为电流表，b与灯泡L1并联，则b为电压表，故AB错误，C正确；
CD、该电路为串联电路，串联电路中电流处处相同，所以通过L1的电流等于通过L2的电流，故D错误。
故选：C。
19．（2分）由欧姆定律得到公式R＝
，下列说法正确的是（ ）
A．导体两端的电压越大，导体的电阻越大
B．导体两端电压为零时，导体的电阻也为零
C．流过导体的电流不能为零
D．导体的电阻是导体本身的性质，与电流、电压大小无关
解：电阻是导体本身阻碍电流的性质，与通过它的电流、它两端的电压无关；导体两端电压为零时，导体的电阻不为零；导体两端无电压时，通过导体无电流；故D正确。
故选：D。
20．（2分）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）
A．若将滑片移动到a端，电路仍能正常工作
B．滑片在b端时，电流表A1示数为0.6A
C．滑片由b端向a端移动，电流表A2示数变大
D．滑片移动到中点时，电流表A1与A2示数比为2：1
解：由电路图知滑动变阻器与定值电阻并联，电流表A1测量干路的电流，电流表A2测量通过定值电阻的电流；
A、若将滑片移动到a端，滑动变阻器的电阻为零，相当于导线，会造成电源短路，电路不能正常工作，故A错误；
B、滑片在b端时，滑动变阻器的最大电阻与定值电阻R0并联，
通过定值电阻R0的电流为：I0＝
＝
＝0.6A，
通过滑动变阻器R的电流为：IR＝
＝
＝0.3A，
根据并联电路电流的规律知干路电流为：
I＝I0+IR＝0.6A+0.3A＝0.9A，故电流表A1示数为0.9A，故B错误；
C、由于并联电路各支路互不影响，所以滑片由b端向a端移动时，通过定值电阻的电流不变，电流表A2示数不变，故C错误；
D、滑片移动到中点时，滑动变阻器的电阻为
×10Ω＝5Ω，此时滑动变阻器的电阻与定值电阻R0的阻值相等，由于并联电路各支路电压相等，由欧姆定律I＝
知通过两电阻的电流相同，则电流表A1与A2示数比为：
＝
＝
＝
，故D正确。
故选：D。
二、填空题（每空1分，共18分）
21．（3分）同学们见过常温下流动的金属吗？科学家发现除了汞，确实还存在一种金属，如图所示，它的名字叫做镓，熔点只有29.8℃，托在手心它要 熔化 （填物态变化名称）成液体，如图所示，在这一过程中，它要 吸收 （选填“吸收”或者“放出”）热量，镓是 晶体 （选填“晶体”或“非晶体”）。
解：如图所示这种金属叫做镓，托在手心里就会熔化为液体，在这一过程中，它要吸收热量。镓的熔点只有29.8℃，有固定的熔化温度，是晶体。
故答案为：熔化；吸收；晶体。
22．（3分）在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与压缩冲程原理相同的是 乙 图所示的演示实验；汽油机利用内能来做功的冲程是 丙 图。某汽油机飞轮转速1800r/min，则1s做功 15 次。
解：（1）甲图对试管中的水加热，加快水的汽化，试管内的水蒸气膨胀做功，使塞子飞出去，内能转化为塞子的机械能。
乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。
丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；做功冲程将内能转化为机械能。
丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；压缩冲程是把机械能转化为内能的过程。
因此汽油机利用内能来做功的是丙；与压缩冲程原理相同的是乙实验。
（2）若该汽油机飞轮转速为1800r/min，飞轮转速为30r/s；则该汽油机每秒完成60个冲程，每秒对外做功15次。
故答案为：乙；丙；15。
23．（2分）如图所示，将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟。用温度计测量易拉罐中冰与盐水混合物的温度，可以看到混合物的温度低于0℃，这时观察易拉罐的下部和底部，就会发现白霜。说明在冰中加入盐后，冰的熔点会 降低 （选填“升高”或“降低”），白霜的形成发生的物态变化是 凝华 。
解：冰水混合物的温度为0℃，加入盐后，混合物的温度低于0℃，故在冰中加入盐后，冰的熔点会降低；白霜是水蒸气遇冷凝华而成的。
故答案为：降低；凝华。
24．（2分）小华分别用如图所示的两个完全相同的电加热器给质量相同的A、B两种液体加热，画出它们的温度随时间变化的图象，如图所示 B 液体的比热容较大，A、B的比热容之比为 1：2 。
解：由图可知，将A、B两种液体从20℃加热至80℃时，A用时5min、B用时10min，由于用两个完全相同的电加热器给质量相同的A、B两种液体加热，相同的时间内两种液体吸收的热量相同，则A、B吸收的热量之比QA：QB＝1：2；
由Q＝cmΔt可知，在液体质量相同、升高的温度相同时，吸收的热量与比热容成正比，所以比热容之比cA：cB＝QA：QB＝1：2，所以B液体的比热容较大。
故答案为：B；1：2。
25．（2分）在打扫教室清洁时，用湿抹布擦黑板，过一会儿黑板就会变干，这是水的 汽化 现象（填物态变化的名称）．夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，水蒸气在液化过程中要 放热 （选填“吸热”或“放热”）。
解：
用湿抹布擦黑板，过一会儿黑板就会变干，水由液态变成气态，这是水的汽化现象；
夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面一块金属在冰箱中被冷冻后，取出放一会，表面会变湿，这是因为空气中的水蒸气遇冷液化形成的，这个过程要放热。
故答案为：汽化；放热。
26．（2分）汽车发动机常用水来做冷却剂，这是因为水的 比热容 较大的缘故，发动机工作过程中水温升高，这是通过 热传递 的方式改变了水的内能。
解：汽车发动机常用水来做冷却剂，这是因为水的比热容比较大，相同质量的水和其他物质相比较，升高相同的温度，水吸收的热量多；发动机工作过程中水温升高，这是通过热传递的方式改变了水的内能。
故答案为：比热容；热传递。
27．（2分）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 1.5 V，L2两端的电压为 4.5 V。
解：（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1＝1.5V；
（2）根据串联电路的电压规律：U＝U1+U2；电源电压U＝6V；则灯泡L2两端的电压为：U2＝U﹣U1＝6V﹣1.5V＝4.5V；
故答案为：（1）1.5；（2）4.5。
28．（2分）加在某电阻两端的电压为9V时，通过它的电流为1.5A，它的电阻是 6 Ω，如果通过它的电流为零，它的电阻是 6 Ω。
解：由欧姆定律可得电阻的阻值：R＝
＝
＝6Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以如果通过它的电流为零，它的电阻仍为6Ω不变。
故答案为：6；6。
三、作图与实验探究题（29题2分，30题4分，31题6分，32题6分，33题6分，共24分)
29．（2分）根据电路实物图，在方框内画作出正确电路图（图中要标出S1、S2、L1、L2）。
解：从图中可知，两灯泡并联，开关S2和L1在一条支路上，开关S1在干路上，据此画出电路图，并标出元件的符号，如图。
答：如图。
30．（4分）在“探究水沸腾时温度变化的特点”实验时，两组同学从甲、乙两图所示的实验装置中各选一套来完成实验。”
（1）如图甲、乙所示装置中，应 自下而上 （选填“自上至下”或“自下至上”）安装各个仪器。
（2）图丙是实验中某一时刻温度计示数，其读数是 84 ℃。
（3）图丁是两个小组根据各自的实验数据绘制的“温度﹣时间”的图象，其中图象 a （选填“a”或“b”）是根据乙实验装置的数据绘制的。
（4）同学们观察到戊图中明显的实验现象时，温度计示数 不变 （选填“变大”“不变”或“变小”）。
解：（1）实验中用酒精灯外焰加热，使温度计玻璃泡与待测物体充分接触，故应按照自下而上的顺序组装器材；
（2）温度计分度值是1℃，其读数为84℃；
（3）根据图像可知，a的沸点高于b的沸点，由于水的沸点与气压的大小有关，气压越大，沸点越高，乙图中烧杯上方加盖，可以增大水上方的气压，增大水的沸点，所以a是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是气压越大，沸点越高；
（4）根据图戊可知，气泡在上升的过程中逐渐的变大，所以是沸腾时的现象，水在沸腾的过程中，吸收热量，温度不变；
故答案为：（1）自下而上；（2）84；（3）a；（4）不变。
31．（6分）如图所示，甲、乙、丙三图装置完全相同，燃料的质量和烧杯中液体的质量、初温都相同。
（1）利用如图所示的装置来比较不同燃料的热值大小，应该选择 乙、丙 两图进行实验，实验中通过 液体升高的温度 （选填“加热时间”、“液体升高的温度”）反映燃料放出热量的多少。该实验也可以粗略测出燃料的热值，与标准的热值相比，该实验测得的热值 偏小 （选填“偏大”或“偏小”），其主要原因是： 燃料不能完全燃烧并且热量有散失 。
（2）若要探究不同物质吸热升温的现象，应选择 甲、丙 两图进行实验，实验中通过 加热时间 （选填“加热时间”、“液体升高的温度”）反映液体吸收热量的多少。
解：（1）比较不同燃料的燃烧值，要用不同的燃料，加热质量相同的同一种液体，故应选择乙、丙两图进行实验，通过液体升高的温度的变化来反映的热值的大小；温度计示数变化越大，表明吸收的热量越多，即该物质放出的热量多，热值大；
因为燃料不可能完全燃烧，且燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小；
（2）比较不同物质吸热升温的特点时，需要燃烧相同的燃料（确保相同时间放出的热量相同），加热相同的时间，比较质量和初温相同的不同液体升高的温度，故选择甲、丙两图进行实验；根据转换法，不同物质吸热的多少是通过加热时间来反映的。
故答案为：（1）乙、丙；液体升高的温度；偏小；燃料不能完全燃烧并且热量有散失；（2）甲、丙；加热时间。
32．（6分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝。
（1）实验中通过观察 小灯泡的亮度 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 控制变量法 和转换法。
（3）将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的 材料 有关。从导电性能看，锰铜合金和镍铬合金， 镍铬合金 更适合制作电阻器。
（4）将编号为 BC 的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系。
（5）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 电流表 代替小灯泡完成实验。
解：（1）（2）将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法；
影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，所以本实验采用的研究方法是控制变量法和转换法；
（3）A、B的电阻丝的长度相同、横截面积相同，材料不同，若把A、B分别接入电路进行实验，发现接B导线时，灯泡明显变暗，说明导体的电阻大小与导体的材料有关，且镍铬合金丝的电阻较大，所以从导电性能看，锰铜合金和镍铬合金，镍铬合金丝更适合制作电阻器；
（4）要探究导体的电阻大小与横截面积的关系，需要控制材料和长度相同，改变横截面积，BC电阻丝符合题意；
（5）发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电流的大小，所以可在电路中串联一个电流表代替小灯泡完成实验。
故答案为：（1）小灯泡的亮度；（2）控制变量法；（3）材料；镍铬合金；（4）BC；（5）电流表。
33．（6分）某实验小组在探究“通过导体的电流与导体电阻的关系”时，电路如图甲所示，电源电压为6V保持不变，选取了5Ω、10Ω、20Ω三个定值电阻。
（1）请用笔画线代替导线，将图乙中的电路连接完整（要求：滑片向右滑动电流表示数变小）；
（2）连接电路时，开关应该处于断开状态，实验前滑动变阻器的滑片应位于 B （选填“A”或“B”）端。
（3）电路连接正确后，闭合开关，发现电压表无示数，但电流表有示数，此时出现的故障可能是 C （选填字母）。
A.滑动变阻器短路
B.电流表断路
C.电阻R短路
D.电阻R断路
（4）排除故障后，实验中分别把阻值为5Ω、10Ω、20Ω的三个定值电阻接入电路中，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像，由图像可知，实验中控制的电压是： 2 V。分析数据得出实验结论： 导体两端的电压一定时，通过导体的电流与导体的电阻成反比 。图丙中25Ω对应的电流值应为 0.08 A。
解：（1）根据滑片向右滑动时，电流表的示数减小，即电阻变大，故变阻器左下接线柱连入电路中，如下所示：；
（2）连接完电路后，为了保护电路，实验前滑动变阻器的滑片应位于阻值最大处，即B端；
（3）A、若滑动变阻器短路，则电压表测电源电压，有示数，故A不符合题意；
B、若电流表开路，则整个电路断路，两表都没有示数，故B不符合题意；
C、若电阻R短路，电压表示数为0，电路为通路，电流表有示数，故C符合题意；
D、若电阻R断路，电流表示数为0，电压表串联在电路中测电源电压，电压表有示数，故D不符合题意；
故选：C；
（4）由图丙知，电阻两端的电压始终保持：UV＝IR＝0.1A×20Ω＝﹣﹣﹣﹣﹣＝0.4A×5Ω＝2V，为一定值，故由图象可以得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
25Ω电阻对应的电流：
I5＝
＝
＝0.08A。
故答案为：（1）见解答图；（2）B；（3）C；（4）2；导体两端的电压一定时，通过导体的电流与导体的电阻成反比；0.08。
四、计算题（34题9分，35题9分，共18分）
34．（9分）如图所示，电源电压恒定，R1＝20Ω。当开关S、S1都闭合时，电流表A1的示数为0.3A，电流表A的示数为0.45A，求：
（1）电源电压；
（2）R2的电流；
（3）R2的阻值。
解：当开关S、S1都闭合时，两电阻并联，电流表A1测通过的电流，电流表A测干路电流；
（1）由欧姆定律可知，R1两端的电压：U1＝I1R1＝0.3A×20Ω＝6V，
由并联电路的电压特点可知，电源电压；U＝U2＝U1＝6V；
（2）由并联电路的电流特点可知，通过R2的电流：I2＝I﹣I1＝0.45A﹣0.3A＝0.15A；
（3）由欧姆定律可知，R2的阻值：R2＝
＝
＝40Ω。
答：（1）电源电压为6V；
（2）R2的电流为0.15A；
（3）R2的阻值为40Ω。
35．（9分）菜油最适宜的烹饪温度在150℃至180℃之间。用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，若天然气完全燃烧释放出的热量有60%被菜油吸收。[c菜油＝2.0×103J/（kg•℃），天然气的热值为4×107J/m3]
求：
（1）菜油吸收了多少热量？
（2）此过程中燃烧了多少m3的天然气？
解：（1）菜油吸收的热量为；Q吸＝c菜油m（t﹣t0 ）＝2.0×103J/（kg•℃）×0.02kg×（170℃﹣20℃）＝6000J；
（2）天然气燃烧释放出的热量有60%被菜油吸收，由η＝
×100%可得，天然气放出的热量为：Q放＝
＝
＝10000J；
由Q放＝Vq得天然气的体积为：V＝
＝
＝2.5×10﹣4m3。
答：（1）菜油吸收了6000J热量？
（2）此过程中燃烧了2.5×10﹣4m3的天然气。
