紧急复习一下横河DCS组态,准备接一个改造项目
- 2026-10-24 09:54:51
昨天上午接到老领导的电话，问横河的DCS编程还会吗？有一个小改造用到的DCS系统是横河的CS3000。我一想距离最近一次使用他，是2011年了——已经15年过去了，十多年没用了自然是生疏很多，但老领导满满的信任与期盼的眼神，使我不得不先复习一下相关知识点。重新复习一下也是好事嘛，正所谓温故而知新。之前用过和利时、浙江中控、霍尼韦尔的DCS等等，大道易简，原理相通。各家DCS大的框框自然是相同的，但各家又有各家的细微区别。
CENTUM CS3000是日本横河公司YOKOGAWA最新推出产品，适用于中、大型规模控制系统，价位也在进口的DCS系统中比较适中，而且二十年前说明书就有汉语版的了。这是我工作以后接触的第一种类型的DCS，可能是先入为主，可能是日本人的思维跟中国人的思维同属于亚洲，所以感觉横河的组态界面是比较友好的，比起欧洲的、美国的自然是极好的。但是横河DCS这些年，因循守旧、不思进取也是他被其余DCS厂商占领市场份额的主要原因。个人观点，接受业内各位大咖的反驳。
横河CS3000的软件组态分为以下几步：启动系统软件（System View）——生成新项目——定义项目公共项等信息——FCS组态——HIS组态——系统下装。

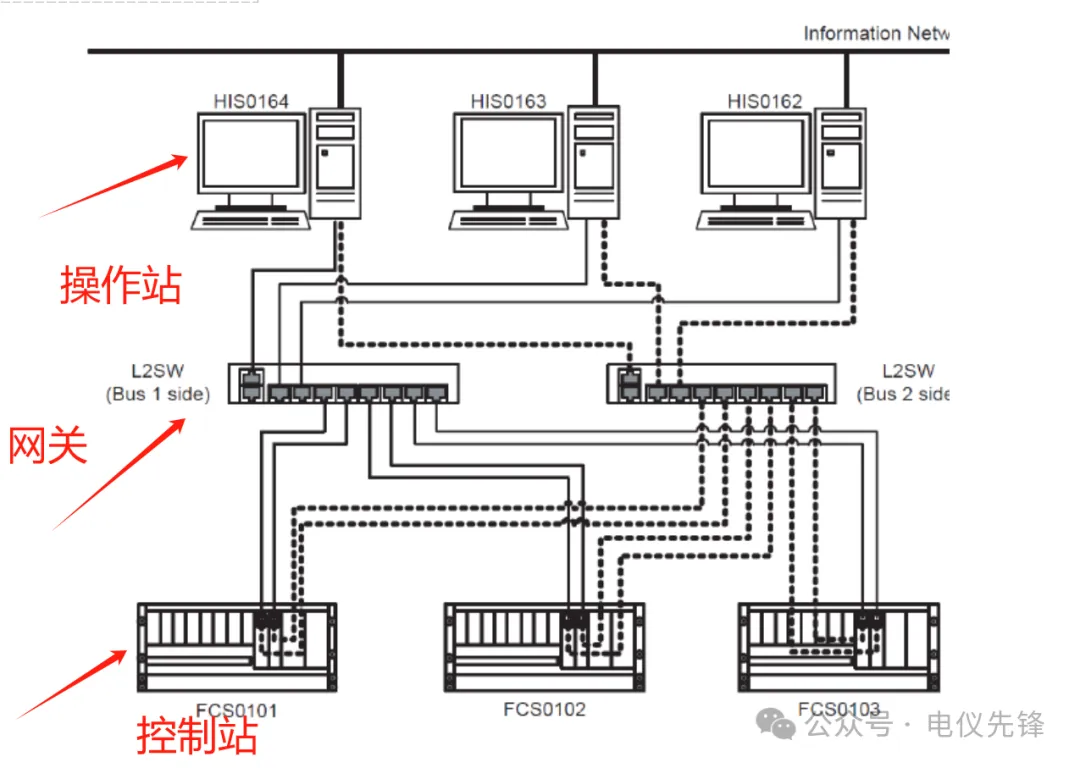

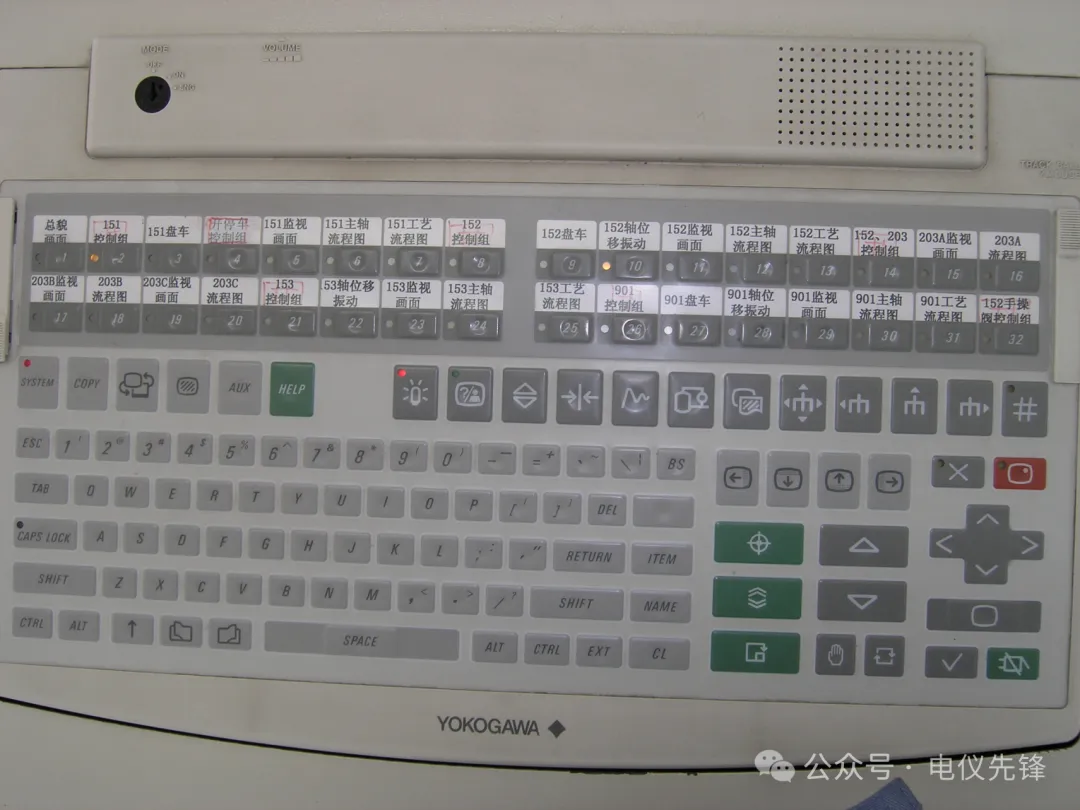

硬件的大体构成部分：

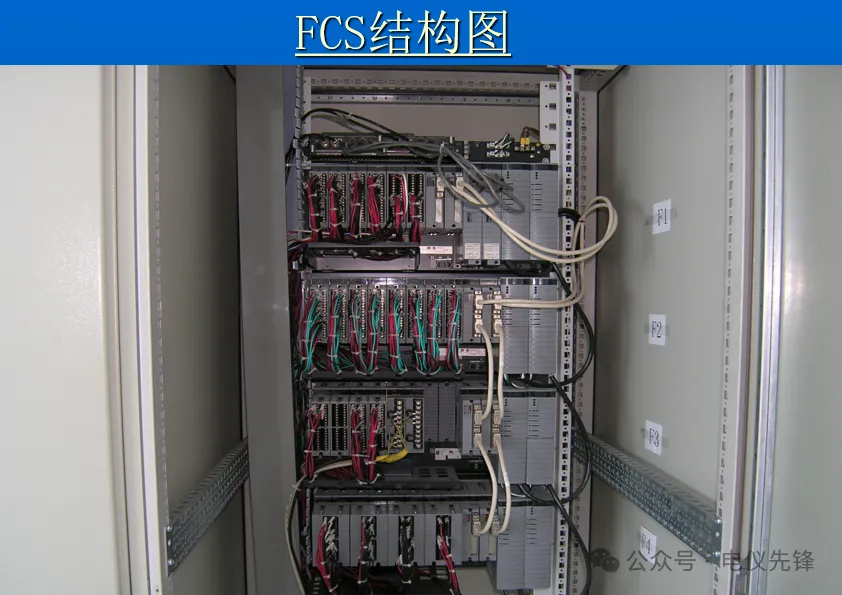

FCS柜内结构图
横河DCS的仪表组态主要分为三大步，FCS组态（定义硬件、IO点、功能块、软开关等各种信息）和HIS组态（操作员站相关的流程、趋势等等信息）和系统的下装。

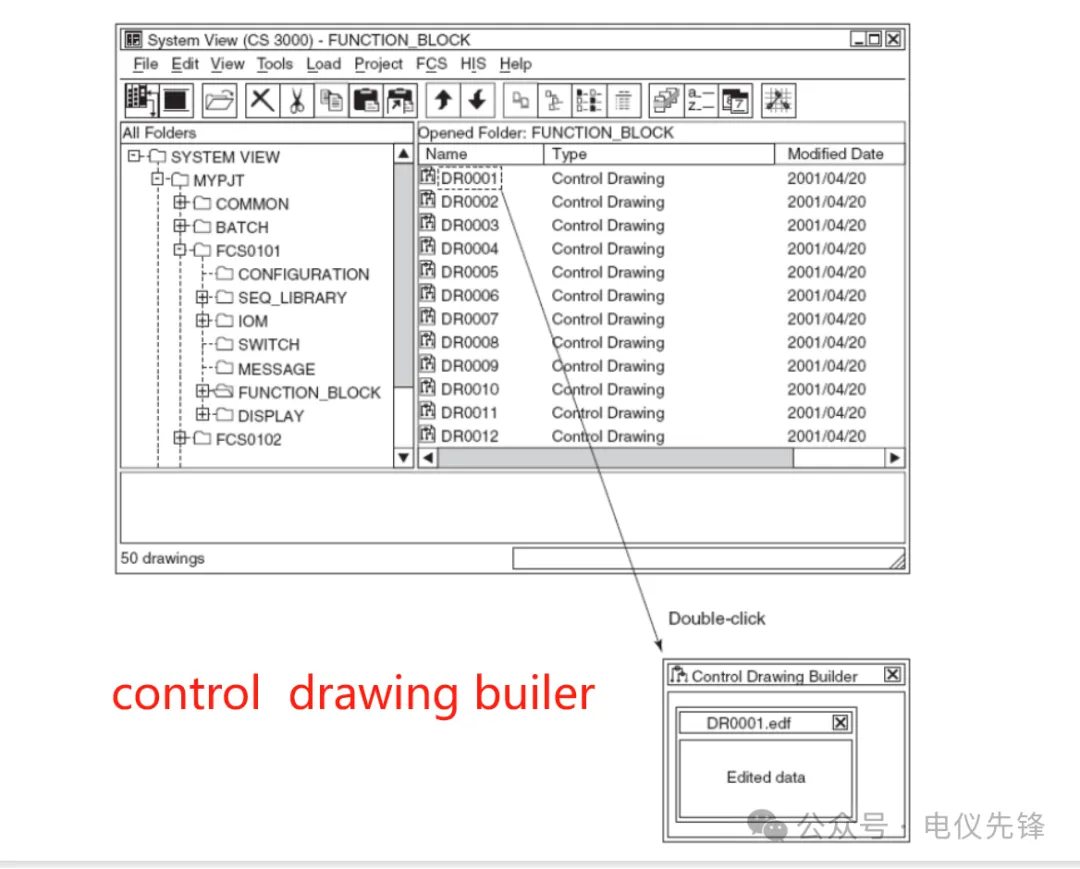

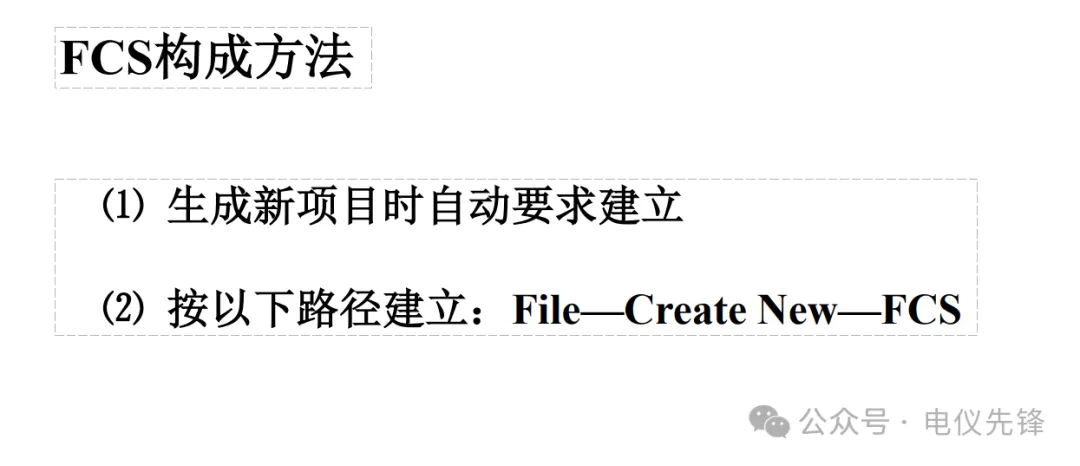

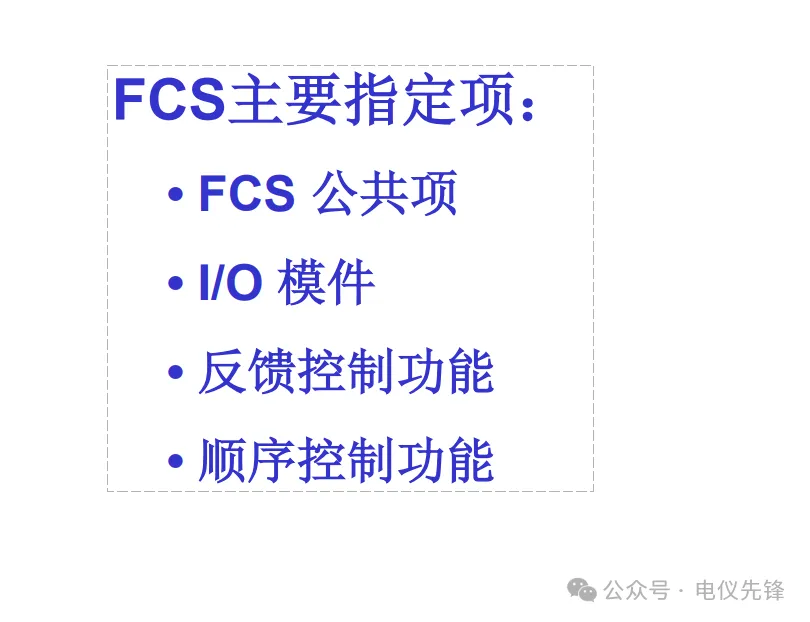

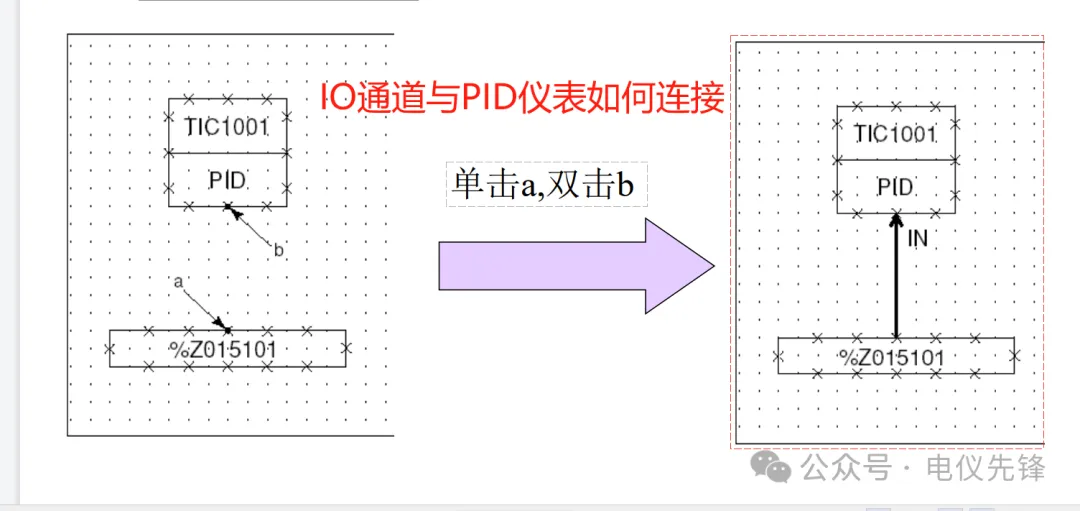

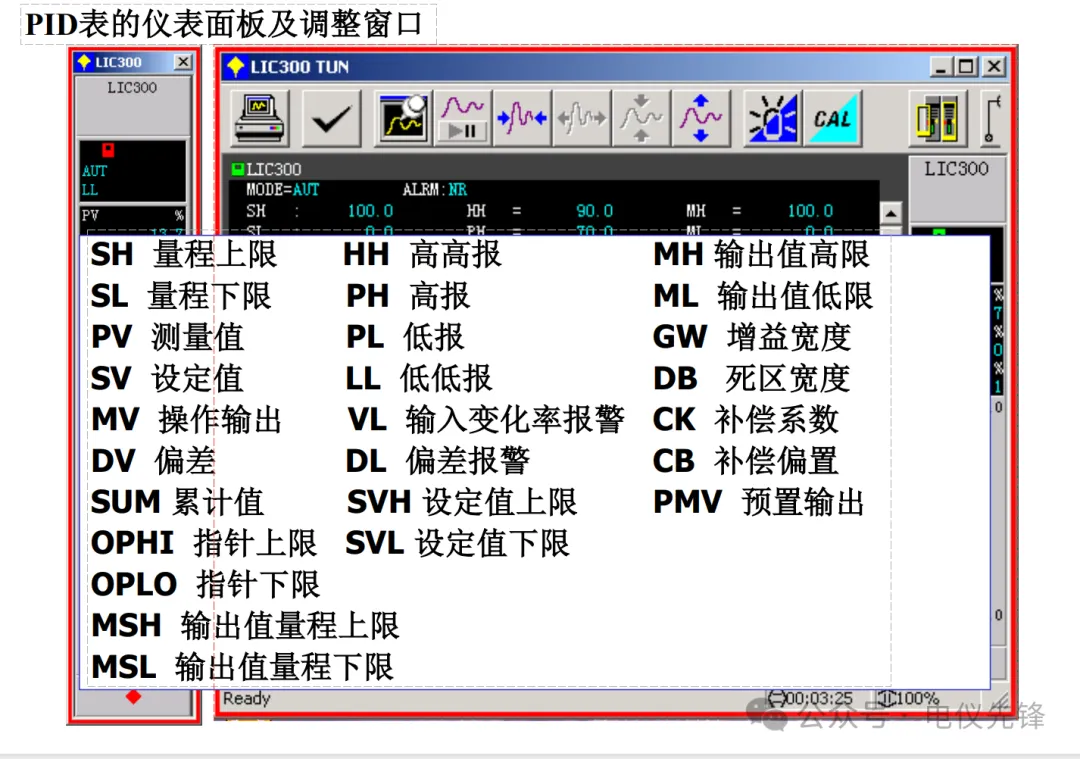

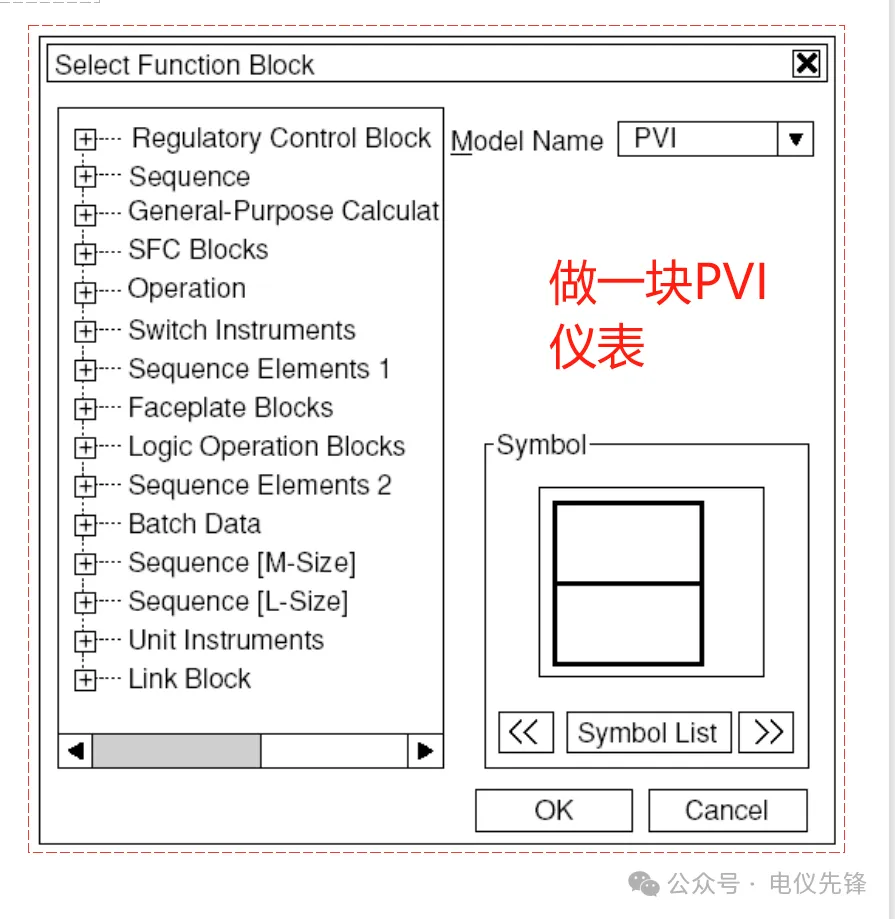

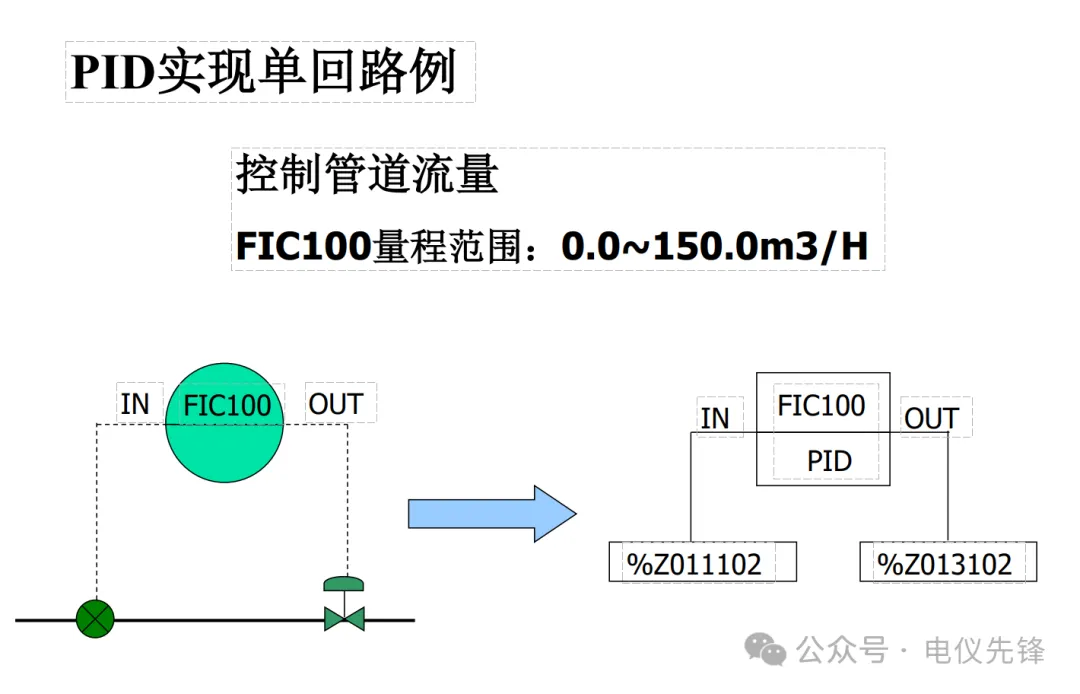

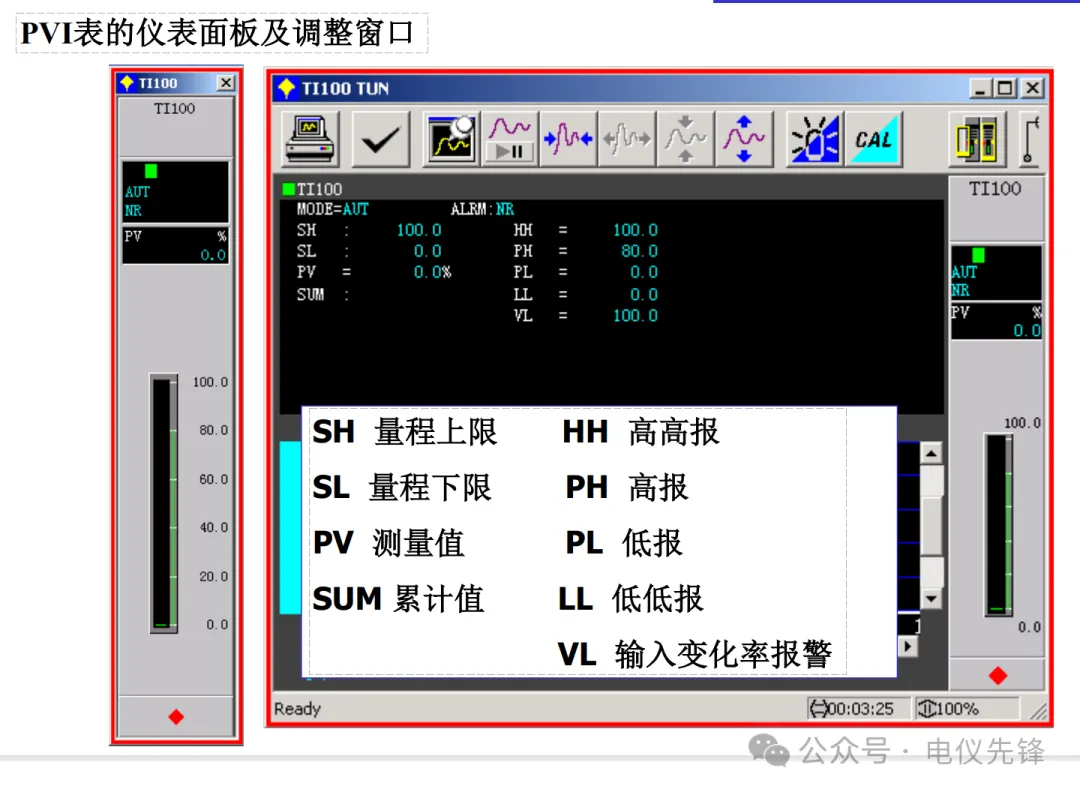

1、FCS组态分为以下几步：定义FCS常数——创建输入、输出模块——功能块（FUCTION）组态——软开关及各种信息组态
2、HIS组态分为以下几步：定义HIS常数——流程图——控制组——总貌画面——趋势组——功能键
3、系统下装的步骤：当组态工作全部完成后，要对新建立的系统进行下装，主要步骤如下：
1）激活各HIS操作模式，并以管理员身份登录。
2）确认V-NET连接正常，FCS上电且状态正常。
3）确认要下装的项目属性为缺省属性。
4）将各项目中各个HIS的数据库指向工程师站并进行数据库等值化。
5）下装项目公共项。
6）重新启动全部HIS。
7）对FCS进行离线下装。
8）对所有HIS进行下装。

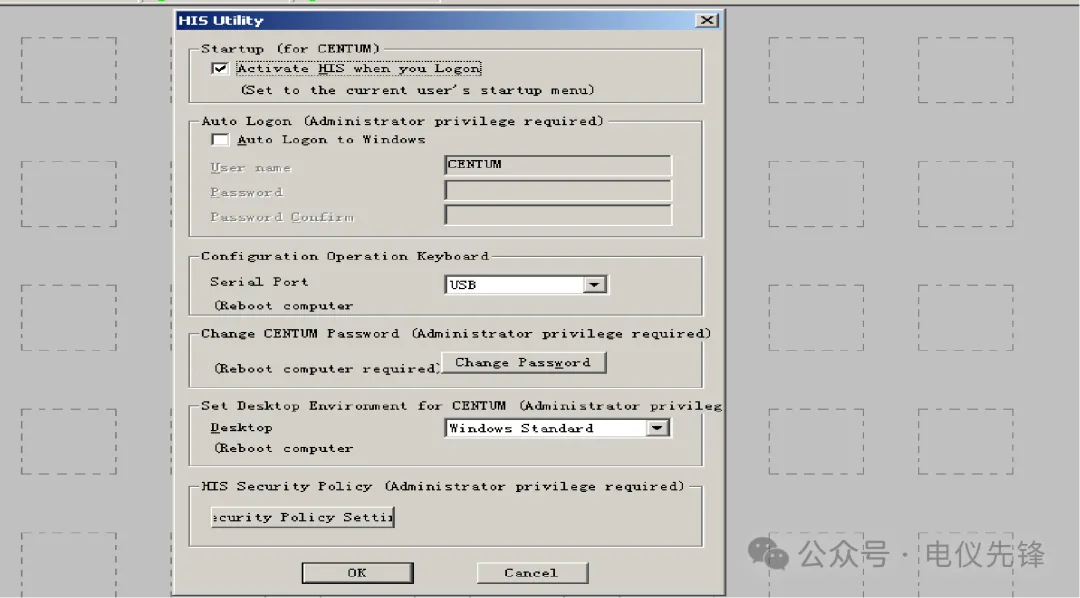

激活HIS

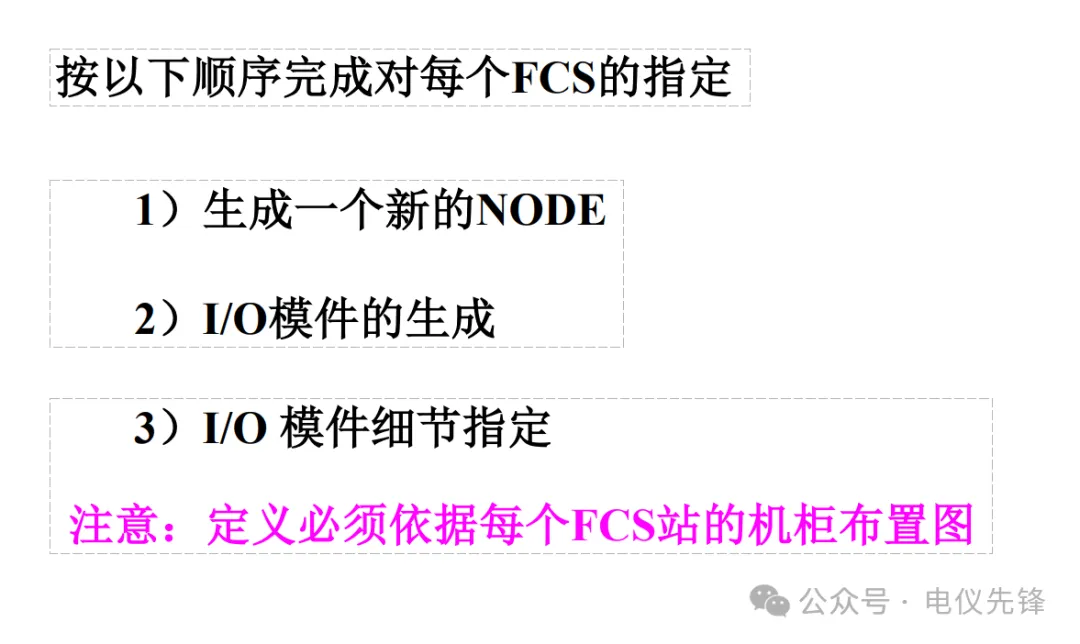

%%%如何生成一个新的NODE？
路径:IOM-File-Create New-NODE

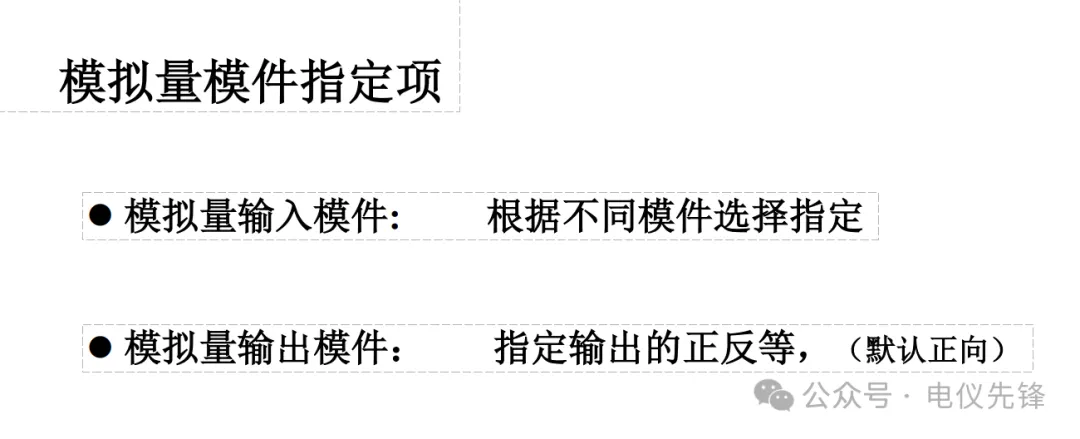

%%%I/O模件如何生成？
路径:NODE-File-Create New-IOM

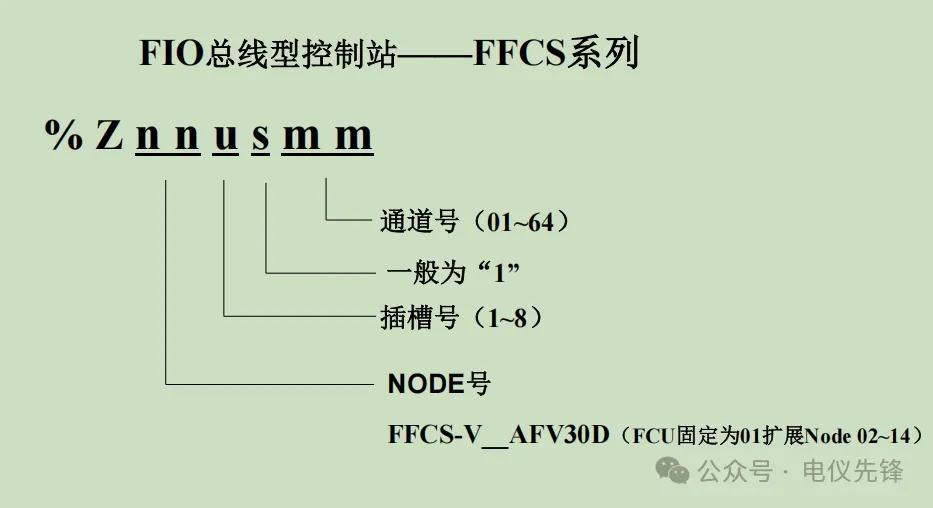

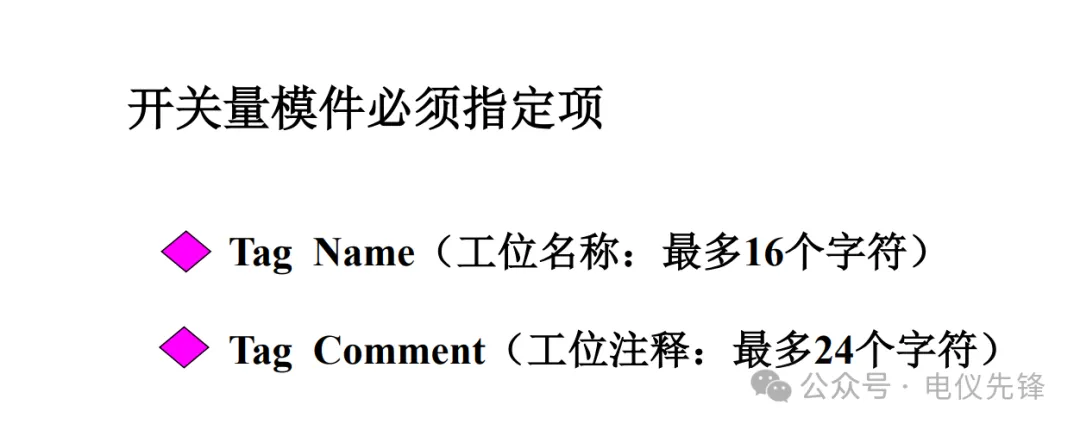

&&&&通道号的数字的含义：
